Чертежи каминов: просто о сложном

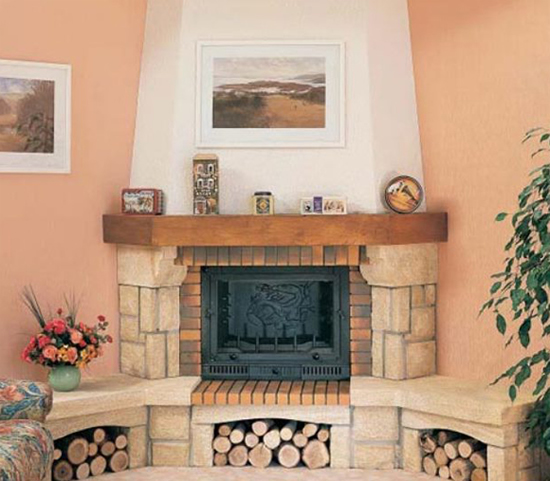

Угловые камины, такие как на фото, становятся все более популярными у хозяев частных домовладений, поскольку они компактны и способны одновременно обогреть несколько комнат. Построить такую конструкцию можно собственными руками. Для этого, прежде всего, необходимо иметь чертежи угловых каминов из кирпича и схемы-порядовки к ним.

Преимущества и недостатки угловых каминов

Перед другими вариантами создания каминов, угловые конструкции имеют неоспоримые достоинства:

• благодаря их удобному расположению в помещении остается много свободного места;
• значительно экономится топливо, поскольку осуществляется обогрев не одного помещения, а сразу нескольких;
• наличие сильной тяги, связанной с конструкционными особенностями, способствует тому, что растопка происходит быстро, топливо интенсивно горит, а дымные газы не попадают в комнату.

К недостаткам угловых каминов из кирпича относится необходимость обустройства отдельного фундамента и незначительная теплоемкость.

Чертежи угловых каминов

Главное, на что необходимо опираться, чтобы сделать камины - схемы чертежи конструкций. Построить камин угловой можно в любом помещении за редким исключением. Например, площадь комнаты не превышает 15 «квадратов». Согласно пропорциям, рекомендуемым специалистами, размер топочного отверстия должен составлять примерно 0,3 м².

Что касается параметров топливника, то соотношение его высоты и ширины - 2:3. Таким образом, размеры данного элемента конструкции будут равны 56х40 сантиметров. Глубина топливника исчисляется по отношению к его высоте с коэффициентом 0,5–0,3, а это 25–29 сантиметров.

При определении размера дымового отверстия учитывают площадь топливника, он должен быть в пределе от 1/10 до 1/15. В итоге при монтаже кирпичной трубы параметры ее отверстия составят 14х14 сантиметров. Круглая труба будет диаметром 10–13 сантиметров.

В этой статье рассматривается камин, имеющий высоту трубы от 3,5 до 4, 0 метра. С целью улучшения отражения тепла в конструкции предусмотрен монтаж заднего зеркала с наклоном. Над топливником для недопущения попадания сажи запроектирована укладка зуба.

Материалы для кирпичного камина

Для кладки камина нужны следующие стройматериалы:

1. Кирпич. Чтобы определиться с количеством кирпичей, необходимо их пересчитать после того, как детально изучены на камин угловой своими руками чертежи. Материал необходимо приобретать полнотелым, чтобы он не был недожженным или пережженным. Использовать кирпич из разобранных старых печей также можно, но с неповрежденными гранями и очищенный от раствора. Для топки потребуется шамотный кирпич.
2. Щебень. Он нужен для обустройства фундамента. Его размер не должен превышать 5–7 сантиметров.
3. Портландцемент. Потребуется материал марки 400.
4. Арматура. Ее диаметр должен составлять 8-10 миллиметров, длина 70 сантиметров. Необходимо приобрести 10-12 штук.
5. Дымовая заслонка.
6. Колосники.
7. Рубероид. Для обеспечения гидроизоляции.
8. Песок. Он нужен некрупный. Прежде, чем готовить раствор, его потребуется очистить от мусора и пыли.
9. Глина. Желательно купить синюю. Она должна быть сухой или комками.

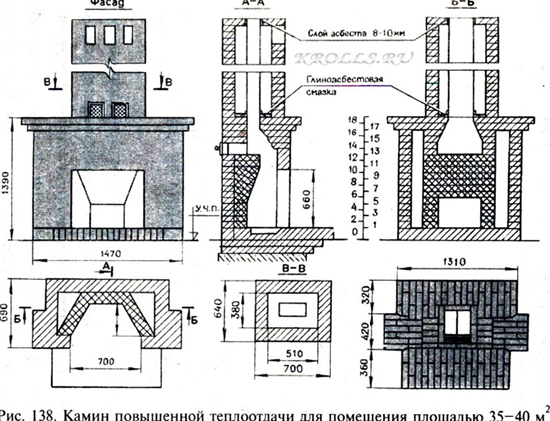

Чертежи каминов, имеющих повышенную теплоотдачу

Если посмотреть чертежи каминов угловых, видно, что они бывают разными по параметрам и форме. Оптимальным вариантом считается угловая конструкция с повышенной теплоотдачей. Эффективность такого камина как источника тепла гораздо больше. Его устанавливают в зданиях, имеющих стены и перегородки из различных материалов.

Когда камин предполагается расположить около деревянной стены, то заранее от пола до верха конструкции выполняют противопожарную изоляцию. Обычно заднюю стенку делают вертикальной, а боковые - развернутыми на 25 градусов. Чертеж камина из кирпича содержит все его размеры. Для возведения необходимо обустроить отдельный от дома фундамент с гидроизоляцией. Кладку для каминов с повышенной теплоотдачей делают из керамических кирпичей. Трубу в процессе строительства армируют стальной проволокой, имеющей диаметр 2–3 миллиметра.

В таких угловых каминах внутри дымохода устанавливают стальной короб, в результате чего между ним и кирпичной кладкой образуется пространство. Дымовые газы его нагревают и тем самым теплоотдача конструкции увеличивается. В месте прохождения трубы для дымоотвода через чердачное перекрытие делают пожарную разделку – она необходима для размещения металлического короба. Выше выкладывают трубу, имеющую размеры 26х13 сантиметров.

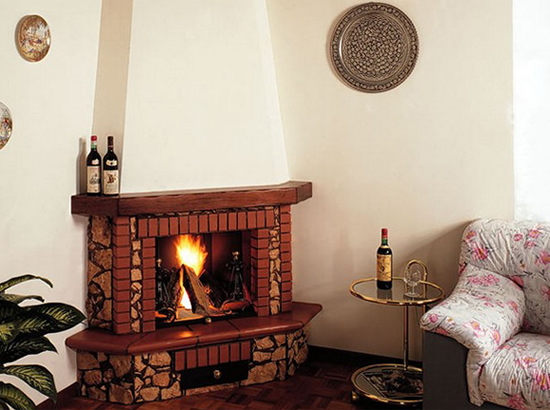

Параметры топочной камеры у такого камина, как на фото, 62х52 сантиметра при глубине, топливника, равной 39 сантиметрам. Дымовую стальную трубу в форме короба изготавливают сечением 26х13 сантиметров. Вокруг него кладут трубу, обязательно с 6-сантиметровым зазором. Воздух, циркулирующий в образовавшемся пространстве, поступает из двух отверстий, находящихся в рядах 22 и 23 (когда выкладывают камины - чертежи порядовка наглядно показывают каждый ряд конструкции). Подобное устройство возможно в случае, когда камин либо установлен у наружной стены дома, либо примыкает к перегородке, оборудованной вентиляционным каналом. Задвижку для трубы дымохода помещают в кладке из кирпичей выше чердачного или межэтажного перекрытия.

Чертеж углового камина с высокой аркой

Когда выкладывают камины - размеры чертежи являются обязательной частью проекта. Камины угловые с арками не имеют никаких конструкционных или технологических особенностей по сравнению с другими вариантами. Главное их отличие заключается в наличии большой и высокой арки, опирающейся на вертикально расположенные стены портала топливника. Боковые стены конструкции наклонены.

С целью избежания попадания сажи в топку заднюю стену делают прямой, а где-то с середины арки выполняют ее наклон, тем самым образуя зуб. Изнутри топливник выкладывают огнеупорным кирпичом. Дымовую трубу делают круглой, утепляют и обкладывают кирпичной кладкой.
