Давление в системе отопления – его параметры и нормы регулировки

Давление в системе отопления – один из основных факторов, сказывающихся не только на эффективности работы нагревательного оборудования, но и на самой его работоспособности. При понижении его ниже допустимого значения может возникнуть кавитация. Теплоноситель доходит до температуры кипения, насос ломается, в систему попадает воздух. При превышении максимально допустимого уровня – система отопления разрушается.

Оно гарантирует, что теплоноситель попадет в трубы и радиаторы, расположенные в каждой квартире многоэтажки. Поддержание постоянного давления позволяет минимизировать потери тепла, доставив воду с той же температурой, с которой он «вышел» из котельной.

Чтобы более предметно говорить, рассмотрим несколько основных терминов:

1. Статическое давление в системе отопления зависит от высоты столба жидкости. Статическое давление в закрытой системе отопления – это давление водяного столба + в расширительном бачке.
2. Рабочее давление в системе отопления состоит из статического и динамического. Последнее обусловлено работой насосов и конвективным движением воды в трубах.

Что считается нормой?

Если в контуре используется естественная циркуляция, то нормальное рабочее давление не будет намного выше статического в контуре.

В системе с принудительной циркуляцией (то есть с использованием насосов) оно будет заметно выше статического. Для увеличения коэффициента полезного действия контура выбирается как можно большее. Однако, обязательно должны учитываться значения, допустимые для всех элементов, из которых состоит контур отопления. Например, минимальное давление в системе отопления частного дома определяется характеристиками используемого котла, а для чугунных радиаторов его значение не должно превышать 0,6 МПа.

Важные цифры, которые нужно знать. Для частного дома нормальное значение – от полутора до двух атмосфер; для малоэтажных зданий это значение составляет 2-4 атмосферы; для девятиэтажек – 5-7, а для домов большой этажности (16, 20 и выше) – порядка 7-10 атмосфер. Для подземной теплотрассы нормой является 12 атмосфер.

Большое значение также имеет перепад давления в системе отопления: разница между его значениями в зонах подачи и возврата.

Почему перепад столь важен для функционирования системы? Потому, что если он меньше, чем нужно, то скорость движения теплоносителя такова, что он «проскочит» батарею, не успевая ее прогреть.

Перепад

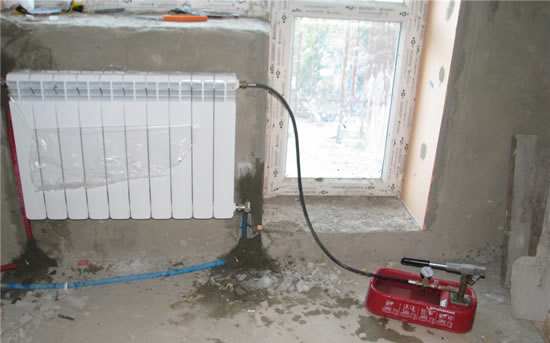

Делается опрессовка системы

Регулировка перепада давления в системе отопления выполняется специальными регуляторами. Их устанавливают в контурах с динамически меняющимся  гидрорежимом, чтобы минимизировать его влияние. Также при слишком большом напоре воды регуляторы препятствуют образованию шумов.

Чтобы определить точное расходование теплоносителя с целью предотвращения его превышения, подключают импульсные трубки перед регулирующим клапаном и после него. Регулятор срабатывает (открывается) на увеличение перепада и перепускает воду во всасывающий патрубок, благодаря этому расход теплоносителя остается постоянным .

Регулятор ставят в перемычке между подающей трубой и «обраткой», обвязывающей неконденсаторный котел.

Как осуществлять контроль?

Чтобы контролировать «лишнеее» давление,  подключают манометры:

1. На входе и выходе (котла, циркулярных насосов, регуляторов перепадов, фильтров и грязевиков).
2. На входе в строение.
3. На выходе из котельной.

Манометры обязательно устанавливают через 3-ходовые краны. Они предоставляют возможность продувки, сброса в ноль и даже замены без отключения отопительного контура.

Падение и рост

Когда падает давление в системе отопления, это чаще всего происходит из-за утечки воды. Происходит это обычно в местах соединений труб с батареями либо со стояками. Даже небольшая протечка уменьшает его довольно заметно.

Если есть протечка в трубопроводе, то падает статическое давление (проверяют, упало оно или нет, предварительно отключив циркуляционные насосы). Если оно нормальное, то неисправны сами насосы.

Для локализации места протечки по очереди отключают разные участки контура, контролируя при этом уровень давления. Найденный поврежденный участок отсекают от контура и ремонтируют.

Обратите внимание: если установлен регулятор давления в системе отопления, то при поисках неисправности его нужно отключить, поскольку он, возможно, сам отсек некоторые сегменты системы.

Ситуация, когда растет давление в системе отопления, встречается реже, однако тоже возможна. Чаще всего причиной этого является отсутствие движения воды в контуре.

Что нужно сделать, чтобы локализовать место возникновения неисправности?

• Отключаем регулятор (в трех случаях из четырех проблема именно в нем), ведь, возможно, именно он отсек подачу теплоносителя от котельной для уменьшения температуры в контуре.
• Повышение его может быть обусловлено превышением количества теплоносителя благодаря постоянной подпитке (из-за того, что автоматика неисправна либо кто-то неправильно обращался с оборудованием). Решается проблема перекрытием линии питания либо починкой автоматики.
• Если система не включает приборы управления, либо они функционируют нормально, высока вероятность того, что кто-то просто перекрыл кран по ходу движения теплоносителя. Решение проблемы – найти, где перекрыт кран, и открыть его.
• Наименее распространенный вариант – засор грязевика или фильтра либо завоздушивание. В последнем случае определяют местонахождения воздушной пробки и удаляют ее.
