Фитинги для полиэтиленовых труб – их виды и монтаж

Давай те рассмотрим, какие виды фитингов для полиэтиленовых труб существуют и как осуществляется их монтаж.

Изготавливают их из полиэтилена с высокой плотностью и низким давлением. Используются для соединения труб различного диаметра, разветвлений и поворотов, как водопроводов, так и газопроводов. Это отличная, надежная и недорогая альтернатива другим видам креплений и соединений.

Купить фитинги для полиэтиленовых труб можно в любом строительном магазине вашего города. Продавец-консультант поможет вам сориентироваться в выборе фитинга для оптимального решения ваших задач. Также в выборе хорошо помогут разобраться интернет-магазины.

В них для удобства все виды и размеры фитингов для полиэтиленовых труб разбиты по каталогам, с подробным описанием каждого и ценами.

Виды:

• Литые.
• Компрессионные (обжимные).
• Электросварные.

Подробнее о каждом из видов соединений

Начнем с самого простого – компрессионные или обжимные, кому как удобнее.

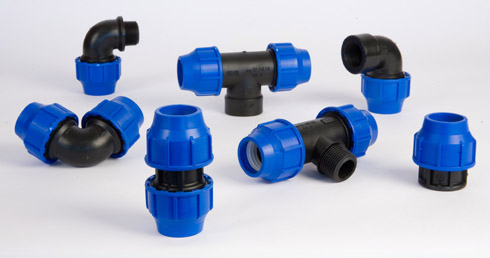

Показаны классические компрессионные фитинги

Сразу уточним, что они используются только для водопроводных целей и  максимальный размер у них ограничен диаметром в 1100 мм, а рабочее давление 16 атмосфер. Монтаж этих соединений производится легко: специальная конусная шайба обтягивает трубу с помощью гайки.

И все — никакого специального оборудования не нужно, к тому же такие соединения могут использоваться многократно.

Литые муфты производятся на специальных автоматах (отливаются), после чего их еще подвергают механической обработке. В итоге такие соединения получаются износостойким и надежным вариантом.

Полиэтиленовые фитинги электросварные также отливаются, как и литые, но отличаются тем, что имеют в своей конструкции нагревательную деталь проволочного типа.

С помощью специального сварочного аппарата  через эту деталь (нагревательная спираль) пропускается ток, полиэтилен нагревается и прочно припаивает детали друг к другу. Этот тип соединения зарекомендовал себя, по сравнению с другими, как самый герметичный. Поэтому с успехом может применяться для газопроводных магистралей.

Монтаж электросварных фитингов для полиэтиленовых труб выполняется так:

1. Для начала отрезаем трубу нужной нам длинны под прямым углом, удаляем заусеницы.
2. Далее в месте электросварки не забываем зачистить оксидный слой механическим способом (специальным скребком), а затем обезжирить средством для очистки полиэтилена.
3. Затем извлекаем фитинг из его товарной упаковки, не прикасаясь руками к тому месту, которое будет прилегать к трубе (внутренняя сторона).
4. Одеваем фитинг на трубу до центрального ограничителя.
5. Затем надежно затяните позиционеры или фиксаторы.

6.

   Такое соединение вы должны получить

   С другой стороны фитинга проделываем все то же самое, что было сказано выше, со второй трубой.

7. Можно выполнять сварку, используя инструкцию вашего электромуфтового аппарата и штрих кода нанесённый на фитинге.
8. Далее ждем пока соединение полностью остынет, и затем убираем зажимы.

Важно! Соединение, выполненные с помощью электросварных фитингов для полиэтиленовых труб после электросварки набирает полную свою прочность по истечении двух часов.

Современные электрофузионные аппараты позволяют установить автоматически необходимое время и напряжение для качественной сварки используя штрих код, нанесенный на каждой детали фитинга, что утверждено в качестве мирового стандарта. Это упрощает работу и позволяет избежать ошибок оператором.

Монтаж литых полиэтиленовых фитингов

Главным отличием этого вида соединителей от электросварных является отсутствие нагревательной спирали. Поэтому для стыковки литых фитингов используется электронагревательное оборудование, с помощью которого нагревают торцы соединяемых труб, до температуры плавления полиэтилена, после сдвигают и сваривают вместе.

Условия для соединения литого фитинга:

1. Диаметры фитинга и присоединяемой трубы должны быть одинаковыми.
2. Соединяемые изделия должны быть изготовленными из одного материала.

Вывод. Какой вид полиэтиленовых муфт выбрать решать вам, можно сказать одно: все они с успехом используются в инженерных сетях частных домов, квартир и промышленных сооружениях.
