Гидроудар в трубопроводе – все нюансы

Гидроудар в трубопроводе — явление отнюдь не редкое, а последствия от него бывают весьма плачевные. Особенно если такой неприятности подверглась изношенная трубопроводная система.

Термин «гидроудар», где «гидро» — означает жидкость, а «удар» — так и остается ударом, появился вследствие, внезапно возникающего звука в трубопроводе, напоминающего удар.

Гидроударом называют, не что иное, как кратковременное, но резко возникающее давление в трубопроводе, происходящее в результате внезапной остановки движущейся в нем жидкости.

Причины его появления

Появление гидравлического удара возможно в следующих случаях:

1. Трубопровод заполняют жидкостью: воздух выпускают через открытый кран, но с меньшим сечением, чем труба, жидкость достигает сечения крана, который не может принять в себя весь поток. В результате внезапной преграды давлению образуется гидравлический удар.
2. Подобный эффект можно наблюдать в случае внезапного закрытия запорных устройств на трубопроводе с постоянным давлением за счет чего несжимаемой жидкости внезапно перекрывается путь.

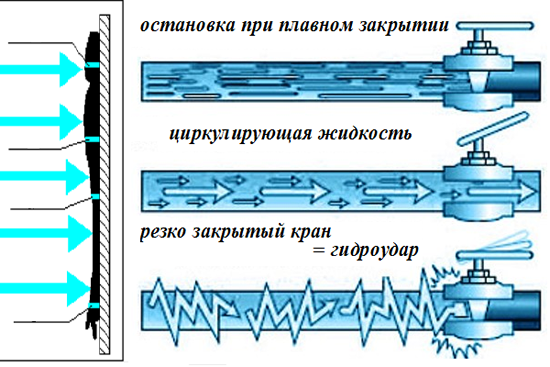

Картинка поясняет причины возникновения гидроудара

Гидроудары в трубопроводе разделяют на отрицательный (когда напор понижается в результате открытия задвижки или выключения насоса) и положительный (напор жидкости возрастает после включения насоса или внезапного перекрытия трубопровода).

Второй вариант гидравлического удара упоминают, как слишком опасный для систем отопления и водоснабжения. Сильный скачок давления способствует нарушению непроницаемости запорной арматуры, вызывает расколы и трещины, выводит из строя оборудование.

Как рассчитать гидроудар в трубопроводе (качайте все формулы)?

В своих работах теоретик Н. Е. Жуковский детально описал явление гидроудара, где предоставил формулу, позволяющую определить степень повышения давления.

Последствия гидроударов в системах отопления

С приходом отопительного сезона, можно услышать, как в трубах системы отопления периодически что-то стучит и щелкает. Если подобные явления привлекают к себе внимание довольно часто, вероятно, в скором времени придется заняться ремонтом, так как появление гидроударов в системе отопления, может привести к нежелательным последствиям: вплоть до прорыва теплоносителя, выхода из строя расширительного бака или поломки отопительного прибора.

Совет. Точно определить последствия ударной волны возможно лишь после проведения компетентным специалистом анализа всей отопительной системы. Как правило, подобная услуга стоит дорого. Поэтому, еще до начала сезона отопления, необходимо самостоятельно выявить недостатки системы.

В списке возможных проблем, являющихся причиной гидравлического воздействия, первое место обычно занимает совершенно разное сечение труб, используемых в системе отопления.

Постоянное сопротивление трубы с меньшим диаметром не позволяет свободно двигаться жидкости по системе. В результате повышается давление на трубы, слышится гудение или щелчки.

В данном случае потребуется капитальный ремонт системы отопления. Иначе через время трубопровод даст о себе знать.

Как избежать возникновения описанных проблем?

Этот вопрос необходимо решать сразу после монтажа или планового ремонта отопительной системы, путем ее грамотной настройки. Только таким способом можно устранить все существующие ошибки, допущенные в процессе проектирования и устройства.

В случае модернизации отопительной системы рекомендуется приобретать комплектующие детали, выполненные из износостойких и прочных материалов. Все подобранные детали должны соответствовать правилам эксплуатации системы.

Избежать нагнетания давления в трубопроводе позволяет дополнение системы специальными компенсаторами (гидроаккумуляторами), которые вбирают в себя излишнюю жидкость, тем самым предотвращают гидроудар.

Также осуществлять контроль давления потока жидкости по системе, можно используя электронасос. Оборудование плавно подает воду в систему, при малейшем изменении давления, регулирует ее подачу.
