Группа безопасности для отопления - делаем систему надежной

Группа безопасности для отопления является важным элементом отопительной системы. Другое название группы безопасности – блок безопасности. При возникновении аварийной ситуации в отопительной системе может подняться давление, что чревато крайне неприятными последствиями, вплоть до полной замены всей системы. Для предотвращения таких ситуаций и существует группа безопасности. Когда возникает аварийная ситуация, эта группа включается в работу, опуская давление до номинальных величин.

Конструкция группы безопасности

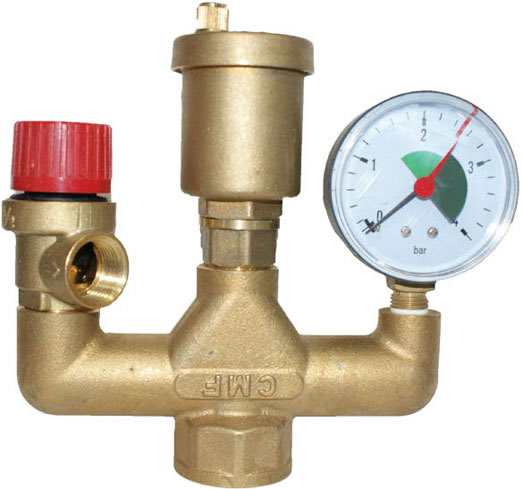

Любая система безопасности для отопления состоит из четырех основных элементов:

1. Корпус из оцинкованной стали, имеющий резьбовые подводы. Корпуса выпускаются как с теплоизоляцией, так и без нее. К корпусу крепятся все детали группы безопасности.
2. Автоматический воздухоотводчик. Чаще всего для изготовления этого элемента используется латунь. Когда давление в отопительной системе превышает допустимые пределы, воздухоотводчик стравливает лишний воздух, позволяя системе функционировать дальше в штатном режиме. Этот элемент обычно монтируется в самой верхней точке системы.
3. Предохранительный клапан. Эта деталь группы безопасности работает в автономном режиме и является обязательным для любой системы, оборудованной расширительным бачком. Основная функция предохранительного клапана – защита других элементов системы от повреждения при возникновении аварийной ситуации. Правильный выбор клапана зависит от котла, поскольку он сильнее других элементов подвержен выходу из строя при повышении давления. Предохранительный клапан должен иметь такой же порог срабатывания, который записан в паспорте отопительного котла. Монтаж клапана осуществляется таким образом, чтобы в аварийной ситуации в первую очередь сбрасывалось давление именно в котле.
4. Термометр и манометр. Этот элемент дает возможность осуществлять визуальный контроль за показателями давления и температуры в системе отопления. Как правило, манометр с термометром заключаются в единый корпус.

Монтаж группы безопасности можно осуществлять раздельно, но при этом предохранительный клапан обязательно должен располагаться выше котла. Чаще всего группа безопасности в системе отопления устанавливается в одном месте: так получается гораздо удобнее, надежнее и дешевле. Несмотря на различия разных моделей группы безопасности, их назначение всегда остается одним и тем же, поэтому при выборе подходящего варианта нужно не теряться, а внимательно изучать характеристики каждой модели.

Принцип работы группы безопасности для отопления

Для лучшей наглядности стоит обратить внимание на фото, где показан принцип действия предохранительного клапана. Как все это работает? Бывают ситуации, когда расширительный бачок не может выполнить отвод возникшего чрезмерного давления (например, при его неисправности).

Система подвергается высокому давлению, и когда его уровень достигает критической точки, в работу вступает предохранительный клапан: его пружина больше не выдерживает создающееся теплоносителем напряжение, поэтому начинает сжиматься. При сжатии пружины открывается вентиль, через который и осуществляется сброс давления.

Излишки теплоносителя и воздуха не уходят просто так: воздухоотводчик выводит излишки воздуха прямо в атмосферу, а через специальный отвод в клапане чрезмерно расширившийся теплоноситель уходит туда, куда он должен поступать. Лучше всего будет присоединить к клапану трубу, через которую излишки теплоносителя будут перемещаться в канализацию.

Правила установки блока безопасности в систему

В большинстве заводских моделей отопительных котлов блок безопасности предустановлен, и дополнительно группа безопасности на отопление не монтируется. Особенно это касается настенных котлов. А вот напольные котлы наличием установленной по умолчанию группы безопасности похвастать не могут, и ее придется монтировать самостоятельно.

Как установить блок безопасности системы отопления? Прежде всего, необходимо заострить внимание на таком элементе отопительной системы, как отсекающие шаровые краны. Еще на этапе монтажа отопительной системы нужно задуматься о том, как будет осуществляться ее ремонт в случае неисправности, да и проверка отопительной системы должна проводиться регулярно – а ведь для этого тоже требуется периодически отсоединять различные отопительные приборы.

Как правило, большинство домовладельцев приходит к мнению, что необходимо создать возможность отсоединить любой из элементов системы так, чтобы не было необходимости сбрасывать всю систему отопления. Именно шаровые краны придут на помощь в этом случае.

В чем заключается принцип работы шаровых кранов? Объяснить этот момент можно на примере протекающего радиатора. Если радиатор протекает, то для ремонта его необходимо снять. При установленных отсекающих кранах их достаточно перекрыть, и теплоноситель будет идти в обход этого радиатора дальше по системе, выполняя при этом свою функцию.

А если бы такие краны отсутствовали, то появилась бы необходимость отключать все систему, сливать теплоноситель – и все это время находиться в доме без обогрева. Специалисты рекомендуют устанавливать отсекающие краны на любые элементы системы отопления, будь то радиаторы, расширительные бачки и пр.

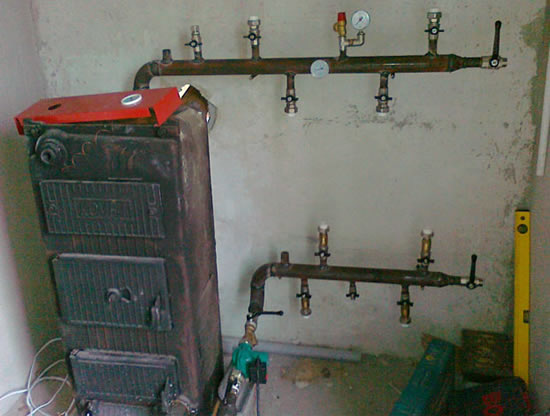

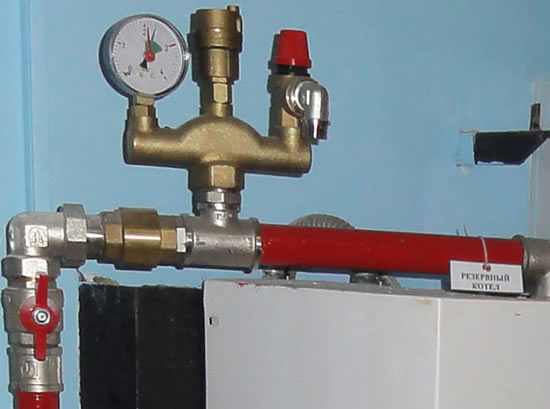

Момент с отсекающими кранами освещен, и теперь можно описать порядок установки группы безопасности. Самым оптимальным решением будет монтаж блока безопасности на трубе подачи, примерно в 1-1,5 метрах от котла. Одной из наиболее распространенных ошибок, которая встречается при выполнении этой работы, является установка отсекающих кранов между котлом и группой безопасности, или же непосредственно на самом блоке.

В таком случае не стоит рассчитывать на правильную работу системы, а при появлении неисправностей в котле сервисный центр может отказаться его обслуживать, ссылаясь на неверную установку блока безопасности, что нарушает правила эксплуатации системы отопления.

При правильной установке шаровые краны врезаются прямо за группой безопасности, и тогда система будет работать долго, надежно и качественно. При выходе котла из строя работники сервисного центра должны будут провести обследование систем отопления и выполнить ремонт котла, поскольку его неисправность не будет связана с работой блока безопасности – экспертиза системы отопления подтвердит это со 100%-й точностью.

Заключение

Группа безопасности для отопления – это, без сомнения, важный элемент отопительной системы, который позволяет не только обеспечить безопасную и бесперебойную работу системы отопления, но и дает возможность продлить срок ее жизни, что очень благоприятно скажется на экономическом аспекте данного вопроса.
