Как сделать электрический котел отопления своими руками

Сердцем отопительной системы является устройство, преобразующее различные виды энергии в тепло. Изготовить целый ряд эффективных и экономичных моделей любого типа агрегатов при наличии материалов, комплектующих узлов и инструмента несложно. Требуется детальная схема, желательно, с пошаговыми комментариями, а также определённый уровень технических знаний и слесарных навыков.

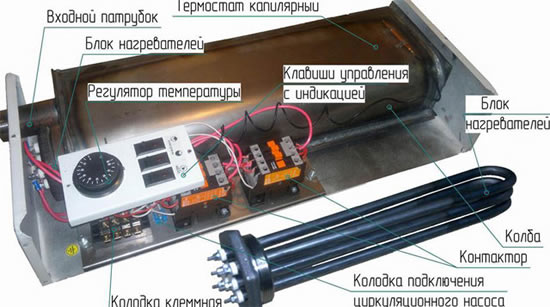

Самодельный электрический котел отопления

Концептуально котёл представляет собой ресивер для теплоносителя, в который герметически врезаны термоэлектрические нагревательные элементы. В агрегат структурно включён блок для управления цикличностью работы и автоматизации процесса генерирования тепловой энергии.

Наиболее распространены котлы с номинальной мощностью 6 кВТ. Такая нагрузка потребления на электросеть достигается параллельным подключением нагревательных элементов мощностью в 2 кВт или 1,5 кВт. Как правило, подобная производительность электрического устройства не требует обращения в органы Энергонадзора за разрешением, позволяет подключаться к сети с напряжением в 220В и успешно обеспечивает обогрев квартиры или хорошо утеплённого частного дома.

Целесообразно использовать электрическое отопление, комбинируя его с альтернативными видами. Это позволяет выработать самую экономичную стратегию. Поддержание тепла в доме в ночное время с помощью электричества обходится хозяевам значительно дешевле, чем днём, если присутствует счётчик с двумя тарифами. Твердотопливный или газовый котёл вступает в работу днём.

Создавая электрический котел своими руками, необходимо уделить внимание аспектам, обеспечивающим безопасную эксплуатацию его в домашних условиях. Прежде всего, предусматривается в котле установка устройства, отвечающего за автоматическое выведение из отопительного контура воздушных пузырей. Нагревательные элементы котла, оказавшись в воздушной пробке, мгновенно выходят из строя. Атрибутом, который предохраняет электрический агрегат от высокого давления в системе, вызванного сбоем работы автоматики или засорением трубопроводов, является подрывной клапан механического типа. Он сбрасывает в канализацию избыточные объёмы теплоносителя после того, как давление преодолеет порог в 0,3 МРа.

Для действенного контроля над работой и возможностью оперативно оценивать состояние системы отопления требуется, чтобы самодельный электрический котел был оснащён датчиками: давления (манометром), температуры (термометром). Управление цикличностью включений и выключений котла возлагается на автоматику, базирующуюся на термомеханическом принципе. Применение автоматического блока управления позволяет экономить расход электроэнергии и поддерживать длительное время комфортную температуру в помещениях.

Большой ассортимент механических терморегуляторов предлагается сейчас для использования к газовым котлам. Они отлично подходят для подачи команд на электрический котел — своими руками устанавливается автоматика на изготовленный агрегат. Суть их работы основывается на зависимости механизма включения котла от терморегулятора пластинчатого типа, который с помощью проводов (лапши) выносится в определённую комнату. Температура этого помещения будет индикатором для сигналов отопительному устройству. Линейное расширение металлической пластинки, выполненной из специального сплава, при определённой температуре замыкает или размыкает электрическую цепь и влияет на состояние котла: включает и отключает.

При всём разнообразии, которым представлены в интернете самодельные электрические котлы отопления, сохраняются основные правила их подключения.

К ним относятся:

• надёжное заземление, исключающее пробивание тока на корпус самодельного электрокотла для отопления;
• подключение мощного потребителя должно выполняться непосредственно от ввода электрического тока в жилище, допускается прерывание цепи только автоматом, который отключает прибор в случае аномального состояния цепи;
• кабель для подключения должен соответствовать номинальной нагрузке котла;
• запорная арматура при параллельном подключении с другими типами котлов не может помешать функционированию, включённому отопительному агрегату и должна обеспечивать выемку котла с контура отопления для выполнения сервисных работ или замены нагревательных элементов.

Таким образом, изготовив электрический котел отопления своими руками, можно самостоятельно выполнить и установку изделия, но всё-таки рекомендуется обратиться за консультацией к специалисту. Это позволит правильно настроить работу котла, избежать коллизий, связанных с непрофессионализмом монтажа. Важно придерживаться правила, что при комбинированном отоплении дома доступ к переключению работы отопительного контура от одного или другого источника тепла должен осуществлять взрослый человек, ознакомленный с алгоритмом перехода.
