Коллекторы для отопления - монтаж, расчет и установка своими руками

При строительстве здания существенной статьей затрат является обустройство системы теплоснабжения. По этой причине на стадии проектирования собственного дома или производственного здания следует тщательно продумать, как лучше сделать коллектор отопления своими руками. При наличии просчетов в схеме в будущем не избежать проблем в процессе эксплуатации отопительного оборудования и при его ремонте.

Также необходим правильный выбор способа разводки трубопроводов для получения системы обогрева, которая будет отличаться высокой производительностью, а также эффективной и безотказной работой. Наиболее востребован в настоящее время лучевой или комбинированно - лучевой вариант монтажа труб, идущих от источника тепловой энергии к радиаторам отопления.

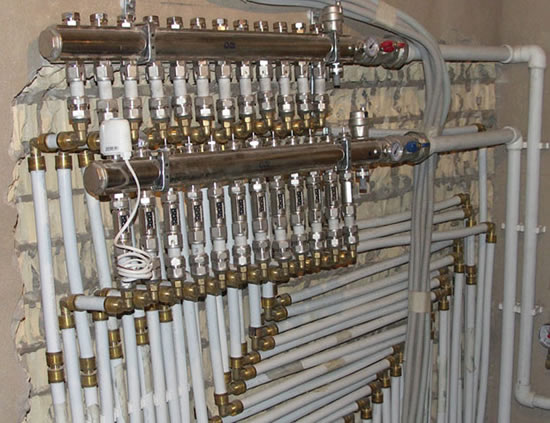

коллектор отопления своими руками

Особенности лучевой схемы коллекторов для отопления

Оптимальной может считаться схема коллектора отопления из полипропилена, которая изображена на фото, в том случае, когда дом имеет несколько этажей или в здании насчитывается большое количество комнат и подсобных помещений.

Если в данной ситуации установить коллектор отопительный, тогда можно значительно увеличить работоспособность конструкции. Тем самым удастся обеспечить максимальный уровень теплопередачи и существенно сократить теплопотери. Принцип функционирования оборудования при варианте обогрева, реализуемом с использованием коллектора, отличается простотой и наличием определенных особенностей.

Так, схема подключения коллектора отопления подразумевает, что он будет установлен на каждом этаже (иногда их может быть несколько), а уже от него производится разводка труб. Как правило, инструкция предусматривает, что монтаж элементов отопительной системы выполняется в стены или цементную стяжку.

Составлять проект отопительной конструкции и ее разветвления следует перед началом ремонтных работ, чтобы потом не портить основание для укладки напольного покрытия.

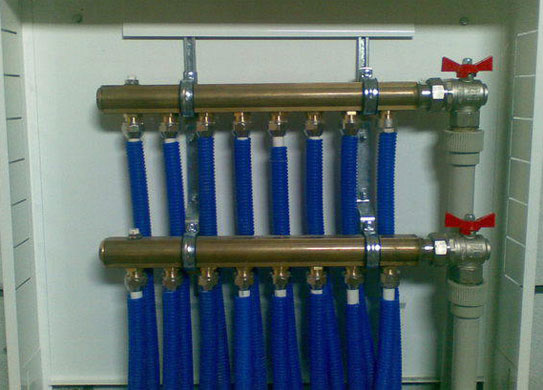

коллектор отопительный

Элементы схемы отопления

Современный обогрев, при котором задействуют коллекторы для отопления, предполагает создание большой конструкции, в состав ее входят следующие основные элементы:

  1. Источник тепловой энергии. Он является первой отправной точкой, от которой нагретый теплоноситель направляется в трубопроводы и радиаторы отопления. Мощность теплоагрегатов необходимо по возможности точно рассчитать, чтобы оборудование функционировало в соответствии со своим назначением.

    Процесс выбора котла и расчет его параметров очень важный момент при создании отопительной конструкции. Заниженный показатель мощности не даст работать схеме в полной мере, в результате чего в комнатах будет не достаточно тепло. Завышенная величина требуемой теплоотдачи приведет к перерасходу топлива, что потребует установки регулирующих элементов, а соответственно дополнительных финансовых расходов;

  2. Циркуляционный насос. Закрытой отопительной схеме с гребенкой требуется принудительная циркуляция теплоносителя. Для этого выполняют установку циркуляционных насосов в системе отопления, благодаря которым создается необходимое давление для передвижения нагретой жидкости, обеспечивается оптимальная температура, гарантирующая качественную работу.

    При выборе циркуляционного насоса, согласно инструкции, учитывают ряд параметров. Мощность двигателя циркуляционного прибора не относится к основным показателям, она всего лишь определяет количество энергии, потребляемую двигателем. Внимание следует уделять скорости и объему перекачиваемой жидкости за единицу времени.

    Выбирать насосы нужно очень тщательно. Дело в том, что для обеспечения качественного обогрева необходимо подбирать его с запасом по мощности, превышающем расчетные параметры примерно на 10 процентов, поскольку нередко владельцы недвижимости добавляют площадь обогрева, не делая замену циркуляционного прибора.

  3. Коллектор для радиаторного отопления. Он является важным элементом системы теплоснабжения по аналогии с котлом или насосом. Именно коллектор для радиаторного отопления придает схеме «лучистость», поскольку выполняет функцию распределения и обеспечивает подачу жидкого теплоносителя на все батареи отопления.

    Для таких систем дополнительно используют различные запорно-регулирующие или терморегулирующие элементы. Благодаря коллектору, в каждой ветке отопительной конструкции удается обеспечить необходимый расход теплоносителя. Монтаж термометров и автоматических воздухоудалителей дополнительно гарантирует качественную работу теплосети без затрат.

    Подбор типа гребенки, а их выбор на отечественном рынке огромен, осуществляют в соответствии с планируемым количеством контуров обогрева и радиаторов отопления. Кроме этого, распределительные коллекторы для отопления различают в соответствии с материалом изготовления, их производят из стали, латуни или полимерных материалов.

  4. Шкафы. Данный тип отопительной конструкции нуждается в том, чтобы скрыть его компоненты, такие как коллектор для отопления своими руками, трубопроводы, шаровые краны в специально оборудованные для этого ящики или шкафы. Их либо закрепляют снаружи, либо встраивают в стены.

Выбор труб

До начала работ, непосредственно связанных с созданием системы теплоснабжения, требуется выполнить согласования основных параметров трубопроводов. Прежде всего, источник тепловой энергии, входы и выходы в коллектор, а также трубопровод должны быть одного диаметра. В противном случае при использовании труб разного диаметра применяют переходники. Их установка требует дополнительных материальных затрат и времени для проведения монтажа.

Трубы подачи и обратки, по которым движется жидкий теплоноситель, делают из разных материалов, но специалисты рекомендуют пользоваться полипропиленовыми трубами.

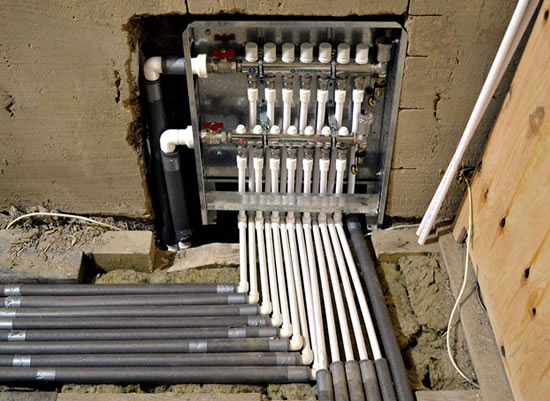

самодельный коллектор отопления

Их преимущество заключается в доступности, практичности и простоте использования при проведении монтажных работ. Подбор труб из полипропилена следует выполнять на основе гидравлических расчетов.

Несоблюдение требуемых диаметров для труб приводит к таким негативным последствиям как:

  • нарушение циркуляции теплоносителя;
  • завоздушивание отопительного контура;
  • неравномерный обогрев.

Лучевая схема и теплый пол

Лучевая схема позволяет совмещать самодельный коллектор для отопления и систему «теплый пол». Но такая конструкция имеет ряд особенностей.

До того, как приступить к работе по ее созданию, необходимо с ними ознакомиться:

  • установка коллектора отопления должна производиться при условии, что он будет снабжен регулировочными вентилями и термостатическими клапанами на абсолютно всех контурах;
  • при разводке труб для системы теплообеспечения «теплый пол» непременно используют электротепловые приводы и термостатические головки. Благодаря данным устройствам, «теплые полы» смогут быстро реагировать на изменение температурного режима и поддерживать необходимый микроклимат в каждом из помещений;
  • вариант для обустройства распределительной системы бывает разным – типовым (выполненным по стандартной схеме) и индивидуальным. Особого внимания заслуживает последний способ. В данном случае котел работает в нормальном режиме без значительных температурных скачков, а топливо расходуется экономно.

Преимущества лучевой системы теплоснабжения

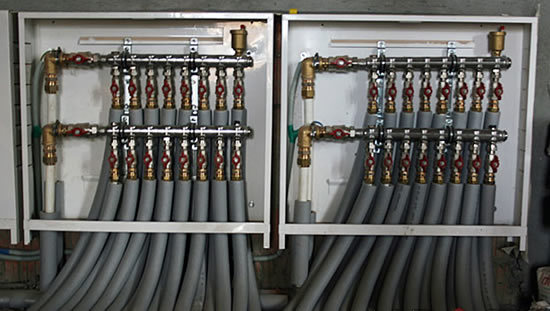

коллектор для радиаторного отопления

При сравнении лучевой системы (когда используется промышленный или самодельный коллектор отопления) с классическими аналогами ее преимущества выглядят следующим образом:

  • имеется возможность выполнить скрытый монтаж различных элементов оборудования для теплоснабжения строения;
  • отсутствуют места соединений на участке, где произведен монтаж коллектора отопления и вплоть до радиаторов отопления;
  • несложные работы по установке составляющих элементов, в результате чего работу можно выполнить самостоятельно, не имея соответствующих навыков. В процессе монтажа число соединений минимально и сборка выполняется в кратчайшие сроки;
  • стабильная работа системы обусловлена невозможностью гидравлических ударов, что актуально для хозяев, решивших установить дорогие отопительные приборы;
  • быстрая замена пришедших в негодность элементов, например, трубопроводов, без проведения сложных монтажных работ и разрушения поверхности бетонной стяжки. Достаточно будет отключить луч, нуждающийся в ремонте, и устранить появившийся дефект, не отключая системы теплоснабжения;
  • доступная стоимость оборудования и комплектующих изделий;
  • упрощенный монтаж;
  • проектировка системы выполняется в кратчайшие сроки на основе вычислений ее параметров, включая расчет коллектора отопления;
  • совместимость с другими источниками тепловой энергии, в том числе альтернативными.
Подобное решение часто касается солнечных коллекторов. Применение гребенок и этого альтернативного вида тепла вполне возможно, но оно имеет недостатки, над которыми не один год работают специалисты.

В итоге можно сделать следующий вывод: лучевую разводку системы отопления с использованием коллекторов можно считать наиболее высокоэффективной, производительной и недорогой конструкцией теплоснабжения из всех, которые имеются на сегодняшний день на отечественном рынке. Применяется подобная схема в зданиях любого назначения, начиная от крупных строений и заканчивая собственными домами.
