Котлы отопления на твердом топливе - чертеж установки

Если в населенном пункте отсутствует газовая магистраль, при создании отопительной сети в частном доме устанавливают многофункциональный теплогенератор на твердом топливе или электрокотел. Правда, для работы последнего потребуется надежная линия электроснабжения, поскольку при отключении электричества нагревательный прибор перестает функционировать, а постоянные перебои в сети способны привести к поломке оборудования. Отопительный котел на твердом топливе в таком случае является лучшим решением проблемы.

Особенности эксплуатации котлов на твердом топливе

Современные котлы, работающие на твердом топливе, способны обеспечить эффективный обогрев помещений. Эти приборы отличаются достаточной мощностью и надежностью, их функционирование не зависит от наличия в доме электричества или газоснабжения. Главное, что требуется для их работы, наличие твердого топлива – дров, угля, соломы, щепы или пеллет.

Чтобы не допустить перегревания, котлы отопления на твердом топливе оборудованы специальной системой, а в некоторых моделях имеется приспособление для очищения камеры от отходов сгорания. Эти теплогенераторы работать без участия человека не могут, но схема подключения современных твердотопливных приборов позволяет значительно упростить процесс выработки тепловой энергии.

При их эксплуатации необходимо своевременно загружать подготовленное топливо в камеру сгорания, наблюдать за функционированием котла и обязательно соблюдать правила и нормы безопасности. Из всего вышесказанного понятно, что твердотопливное оборудование требует к себе повышенного внимания и доставляет владельцам частных домов немало хлопот. С другой стороны, такие котлы могут работать без газа и электроэнергии, а твердое топливо иметь под рукой можно всегда.

Классификация котлов на твердом топливе

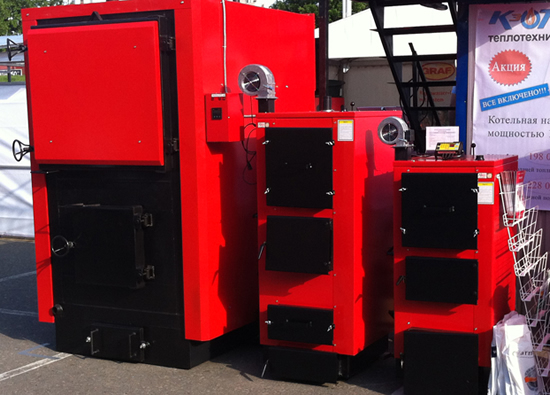

На современном рынке теплогенераторы на твердом топливе продаются в огромном ассортименте. Постоянно появляются новые, более усовершенствованные модели.

Твердотопливные отопительные котлы различают по материалу изготовления, они делятся:

• на стальные приборы;
• на чугунные изделия.

Более долговечными приборами зарекомендовали себя чугунные агрегаты, которые медленно нагреваются и также постепенно отдают тепло. В силу данной особенности материала изготовления продукция из чугуна имеет существенный недостаток – хрупкость, поскольку ей характерен перегрев.

Когда в отопительной системе устанавливают чугунный или стальной котел, функционирующий на твердом топливе, необходимо следить за наличием теплоносителя в трубопроводе и радиаторах. В случае даже краткосрочного его отсутствия конструкция может перегреваться, а ее составные элементы претерпевать деформацию.

Стальные котлы более устойчивы к перепадам температуры и перегреву, а чугунные менее подвержены коррозийным процессам. Относительно периодичности загрузки: для агрегатов из стали требуется 1,6 – 2,6 литра на один кВт мощности, а приборам из чугуна – 1,1 – 1,4 литра. При более высоких показателях топливо загружают реже.

Стальные и чугунные котлы отопления на твердом топливе различаются, в том числе, и

по конструкционным особенностям. В моделях, сделанных из стали, змеевик находится внутри агрегата. Когда температура повышается значительно, открывается термостатический кран и в емкость поступает охлаждающая жидкость.

У чугунных изделий на подаче дополнительно располагают охлаждающий теплообменник. Их охлаждают таким способом: теплоноситель выпускают из отопительной системы и заливают новую воду. Кроме этого, чугунные котлы, изображенные на фото, собирают вручную. Секции теплообменника в агрегате скрепляют

стальными шпильками и надежно стягивают. Что касается стальных твердотопливных котлов, то они являются сварными и поэтому имеющиеся на них швы считаются их слабым местом.

Существуют и другие отличия между чугунными и стальными теплоагрегатами. Например, они различаются по средствам безопасности. Так нередко потребители по разным причинам соприкасаются с дверцей люка топливной загрузки, а поскольку при работе котла она сильно нагревается, то может стать причиной получения ожога. В чугунном приборе у дверцы есть специальная теплоизолирующая прослойка, а у стальных моделей еще дополнительно имеется водоохлаждающий контур.

Относительно чистки теплообменников и котлов от отходов топлива, то для чугунных агрегатов используют обычную кочергу, а стальные, поскольку они более модернизированы, оснащены поворотными колосниками, имеющими механическое управление. Подобное приспособление помогает очистить камеру сгорания, не открывая ее.

Одноконтурные и двухконтурные котлы

Котлы отопления на твердом топливе бывают:

• одноконтурными;
• двухконтурными.

Первый тип теплогенератора предназначается исключительно для теплоснабжения дома.

Второй вид твердотопливных котлов обеспечит жильцам не только обогрев помещений, но и горячее водоснабжение, что, безусловно, выгодно и удобно. Если предпочтение отдано водонагревательному прибору на твердом топливе, появляется возможность жить в тепле и не греть каждый раз в емкостях воду для бытовых нужд.

При наличии одноконтурного твердотопливного агрегата его можно подсоединить к бойлеру косвенного нагревания, но это будет стоить недешево, поскольку потребуется монтаж дополнительных устройств.

Традиционный и газогенераторный принцип работы

При создании отопительной системы схема котельной на твердом топливе может предполагать классический или газогенераторный (его еще называют пиролизным) принцип работы.

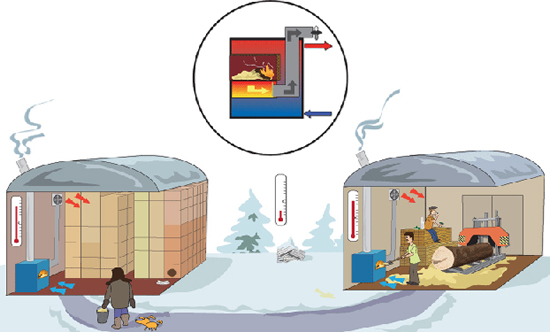

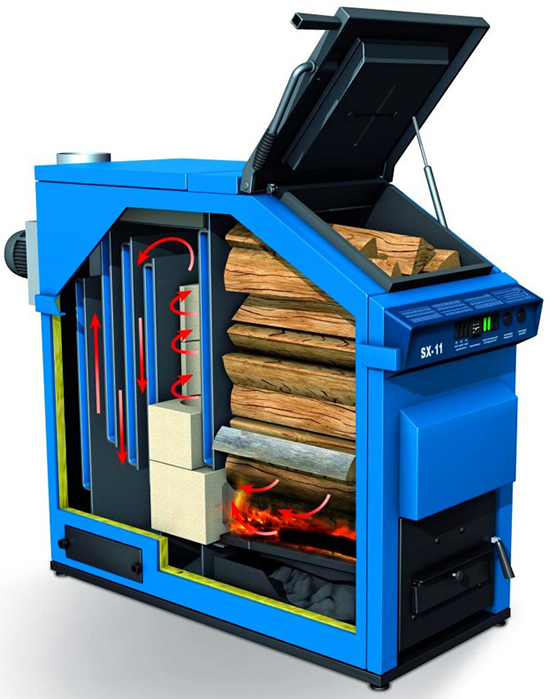

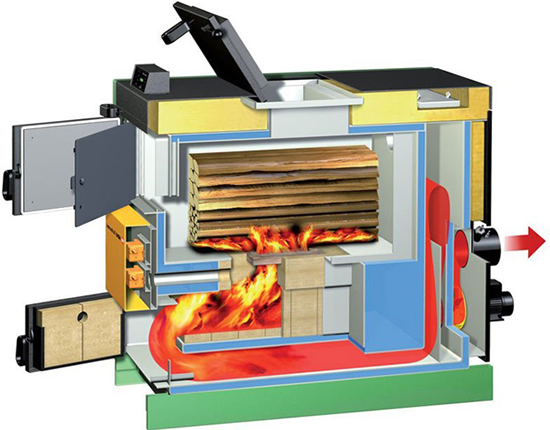

Отличие их в том, что пиролизный котел (см. фото) имеет две газоплотные камеры, которые находятся одна над другой, а между ними располагается форсунка. Дрова для отопления закладывают в верхнюю часть, где они в процессе горения вырабатывают газогенераторный газ. Таким образом, благодаря процессу пиролиза, в топливном бункере предварительно высыхают дрова и первичные, и вторичные воздушные массы подогреваются. В результате твердое топливо используется максимально эффективно, подтверждением чему является КПД такого агрегата на уровне 92%.

Преимущество пиролизного котла перед традиционным прибором заключается в том, что первый из них чистят и загружают в него топливо раза в два реже. Благодаря процессу пиролиза в окружающую среду попадает минимальное количество вредных для окружающей среды веществ. Котел оснащен вентилятором, предназначенным для облегчения процесса растопки и загрузки дров, поскольку данное устройство предупреждает задымление помещения.

Энергозависимый и энергонезависимый вариант

Твердотопливные отопительные котлы производят в двух вариантах:

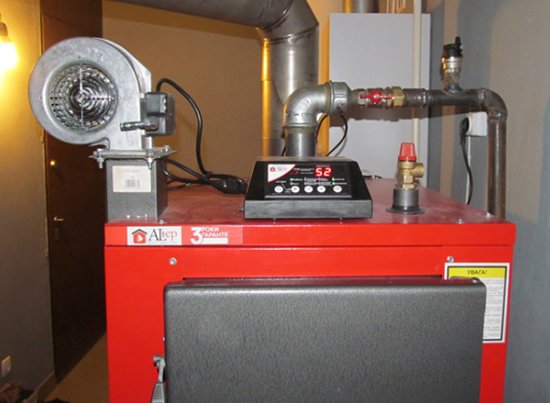

• энергозависимом. Нагнетающий вентилятор, о котором уже упоминалось в статье, управляется при помощи электронного блока, и поэтому он нуждается в электропитании;
• энергонезависимом. В данном случае функция управления осуществляется механическим способом.

Модернизация твердотопливных котлов заключается в оснащении их специальными бункерами, предназначенными для загрузки топлива. Если у агрегата предусмотрена автоматическая подача, пользуются мелкофракционным углем, древесной сухой стружкой, пеллетами, эко-горошком. После полной загрузки бункера топливом его содержимого хватит на несколько дней. Таким образом, эксплуатация котла упрощается, так как владелец дома избавляется от ежедневного нелегкого труда по дозагрузке.

Безопасность котлов на твердом топливе

Согласно гарантийным талонам на твердотопливные агрегаты, они должны работать в течение 10 лет. Но, если их эксплуатировать согласно правилам, то они способны прослужить два, а иногда и три десятка лет.

Безопасность теплогенераторов зависит от многих нюансов:

• от правильно сделанных расчетов мощности прибора;
• от того, насколько профессионально выполнен монтаж котла на твердом топливе;
• от обвязки агрегата;
• от точности соблюдения правил и требований в процессе эксплуатации.

Чтобы избежать проблем, следует выполнять ряд мероприятий:

1. Профилактика перегрева. Главным в работе твердотопливного котла является недопущение перегрева отопительной конструкции. Потребителям следует знать, что по причине высокой инертности прибора он остывает медленно, поэтому при эксплуатации теплогенератора нельзя допускать превышения рекомендованной температуры. Это особенно касается пластиковых и металлопластиковых труб – они непременно начнут плавиться, если температура достигнет 100 градусов.

   Для защиты схемы отопления с котлом на твердом топливе используют охлаждающие теплообменники и переключающие клапаны. Эти элементы встраивают в агрегат или монтируют на выходе из него. Если у прибора имеется переключающий клапан, тогда в случае перегревания теплоноситель направляется в канализацию и вместо горячей воды начнет поступать холодная.

2. Обустройство дымохода. Когда выполняется установка котлов на твердом топливе, необходимо правильно выбрать место монтажа и сделать дымоход. Он должен выдерживать очень высокие температуры и быть устойчивым к коррозии, иметь в высоту 4 метра а в диаметре – около 18 сантиметров. С целью минимизации тепловых потерь и экономного расходования твердого топлива дымоходы утепляют, гильзуют, устанавливают в них сэндвич-трубы. В том случае, когда построенное дымоотводящее устройство не соответствует мощности котла и необходимым параметрам, тогда тяга будет нестабильной. Чтобы избежать подобной проблемы, специалисты рекомендуют приобретать гидролизные котлы, у которых имеется встроенный вентилятор.
3. Правильно выполненный монтаж. Установку твердотопливных агрегатов и подключение дымоходов к котлам лучше доверить специалистам. Когда монтаж выполняется профессионалами, они в работе используют чертежи котла на твердом топливе. Гидролизный теплогенератор должен располагаться на расстоянии не менее 20 сантиметров от соседних поверхностей. Если напольное покрытие в помещении сделано из дерева или других горючих материалов, тогда котел должен стоять на негорючей подставке. Со стороны расположения зольника и дверцы для загрузки топлива пол необходимо покрыть не менее, чем на 30 сантиметров, считая от основания.
4. Качественное соединение с дымоходом. Правильно выполнить подсоединение дымохода поможет чертеж котла на твердом топливе. При этом дымовой канал между котлом и дымоотводящим элементом составлять должен не более одного метра. Когда при строительстве дымохода используют несколько труб, они должны входить одна в другую не менее, чем на 8 сантиметров. Это очень важный момент, влияющий на безопасность дома.
5. Правильный розжиг. Для того чтобы зажечь котел, пользуются дверцей камеры сгорания, через которую закладывают мелкие щепки или бумагу. Более крупные дрова помещают в загрузочную дверцу. Если для обогрева дома пользуются углем, сначала все равно используют древесину. Когда дрова уже горят, добавляют основное количество угля. Щель на колоснике не прикрывают. Горючие жидкости для розжига котла не применяют.
6. Своевременная чистка. В процессе работы агрегата в его зольнике скапливаются зола и шлаки. Все это необходимо удалять после нескольких разогревов.
