Ленинградская система отопления: схема, устройство, монтаж

В большинстве случаев обогрев жилых и производственных помещений осуществляется с помощью отопительных систем, работающих с использованием жидких теплоносителей, чаще всего горячей воды, циркулирующей по трубопроводам и радиаторам. Владельцы квартир не занимаются обустройством теплоснабжения в доме в отличие от хозяев индивидуальных домовладений. Последним приходится вникать во все тонкости устройства отопительной системы.

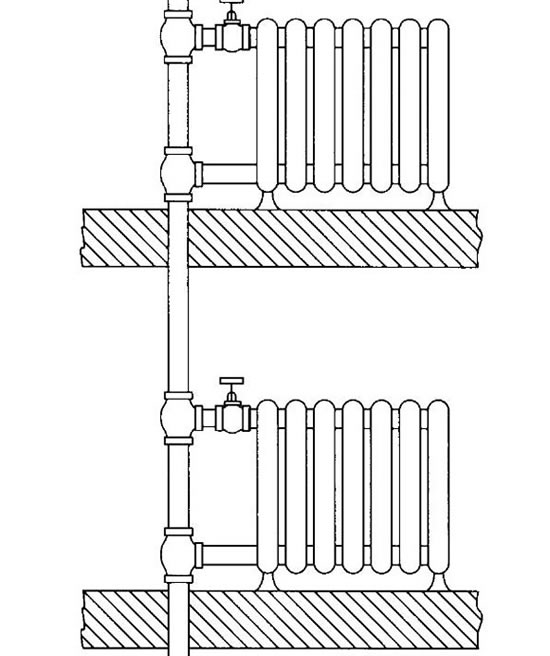

ленинградская схема отопления

Комфорт и тепло в частных домах во многом зависят то того, насколько правильно выполнена разводка труб, выбран и подключен отопительный котел. На практике используется несколько схем отопительной конструкции. Благодаря их реализации обеспечивается поступление нагретого теплоносителя в трубы и батареи. Особого внимания заслуживает ленинградская система отопления – схема которой вне зависимости от варианта исполнения максимально подходит для теплоснабжения небольших по площади зданий. Как она выглядит можно увидеть на фото.

Варианты разводки труб

В зависимости от способа циркуляции теплоносителя водяные отопительные системы бывают двух видов:

  • естественные. В них жидкость передвигается самотеком по причине разности плотности холодной и горячей воды;
  • принудительные. Теплоноситель в системе перемещается благодаря работе специального насоса.

При естественном движении вода не в состоянии подниматься по трубам вверх для обогрева вышерасположенного этажа строения. Для увеличения давления в системе устанавливают циркуляционные насосы. Вариант разводки труб зависит от площади и этажности здания.

От места прохождения трубопровода различают такие системы разводки:

  • верхняя вертикальная;
  • нижняя горизонтальная;
  • диагональная.

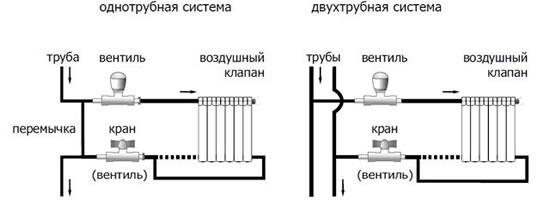

ленинградское отопление схема своими руками

Все схемы отличаются разным подключением радиаторов отопления к трубам:

  1. Вертикальная верхняя разводка. При ее создании подключение делают в верхней части радиаторов. Теплоноситель направляется по стояку вверх и потом попадает в отопительные приборы. Данный вариант является идеальным решением для многоэтажных зданий. Подающую горячую воду трубу располагают либо в чердачном помещении дома или под самым потолком на верхнем обогреваемом этаже (когда чердак не теплоизолирован).
  2. Горизонтальная нижняя разводка. Выходящую из нагревательного котла трубу монтируют горизонтально. Батареи подключают при помощи подводки трубы в нижнюю часть отопительного прибора. Когда создается ленинградское отопление - схема такого вида позволяет практически мгновенно перекрыть подачу теплоносителя в радиаторы в случае необходимости проведения ремонта или в аварийной ситуации.
  3. Диагональная разводка. Означает следующий порядок передвижения теплоносителя: горячая вода поступает в батарею в верхней части, проходит ее и покидает отопительный прибор в его нижней части. Прежде расширительный бак вне зависимости от способа перемещения теплоносителя (естественного или принудительного) размещали на чердаке. В современных моделях котлов это устройство приобрело компактную форму и привлекательный вид и его устанавливают даже в доме.

Если посмотреть на схемы разводки отопительных батарей и труб, то видно, что при каждом отопительном приборе обустраивают обводную трубу, получившую название байпас, кран Маевского для удаления воздушных пробок или специальное устройство, функционирующее в автоматическом режиме. На радиаторах также дополнительно монтируют температурные регуляторы и разные типы датчиков. Благодаря всем этим устройствам в помещении можно поддерживать комфортный режим, а в случае необходимости отключать обогрев.

Особенности ленинградской отопительной системы

Все отопительные системы за исключением ленинградской имеют по две трубы – подающей в батарею горячий теплоноситель и обратки. Схема Ленинградки предполагает наличие одной трубы. В результате значительно снижаются затраты на приобретение материалов для устройства отопления и снижаются расходы на проведение монтажных работ.

Ленинградская схема отопления была впервые использована в годы советской власти, когда шла массовая застройка населенных пунктов. Строить приходилось много, быстро и экономя материальные и финансовые ресурсы. Сначала систему применили при возведении жилых зданий в Ленинграде, а потом началось массовое ее использование уже в других городах.

Радиаторы отопления в ленинградской однотрубной схеме подсоединяют последовательно. При отсутствии циркуляционного насоса данная отопительная конструкция способна обогреть только одноэтажный дом небольшой площади. После установки насоса ленинградская система способна снабдить теплом большое многоэтажное здание.

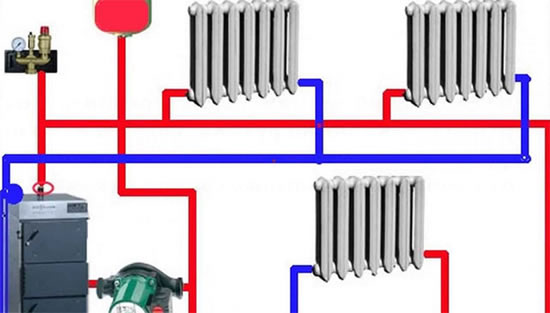

ленинградская система отопления схема пример

Выбирать вариант разводки труб следует на этапе проектирования строительства жилого дома, поскольку в процессе эксплуатации здания производить замену элементов отопительной конструкции неудобно. Владельцу недвижимости следует учитывать, что возможные недостатки и недочеты схемы разводки систем отопления проявятся в период функционирования отопления.

Если обустраивается ленинградская система отопления – схема должна предусматривать, что последний отопительный прибор будет иметь большее количество секций или увеличенную площадь теплоотдачи, чем в других радиаторах. Дело в том, что при прохождении теплоносителя по всем батареям, он постепенно охлаждается. Если радиаторы чугунные, добавляют секции, а, когда они панельные – увеличивают их поверхность.

Среди недостатков ленинградской системы:

  • в схеме отопления Ленинградка проблематично регулировать температурный режим для каждого отопительного прибора;
  • эффективное функционирование обогрева невозможно без наличия мощного циркуляционного насоса, способного обеспечить в трубопроводе нужное давление.

Среди основных достоинств отопления Ленинградки следует обратить внимание потребителей на ее экономичность. Для обустройства системы требуется покупка меньшего количества труб. Кроме этого простота монтажа позволяет реализовать ленинградскую схему самостоятельно.

Монтаж ленинградской системы

Принципиальная схема функционирования данной конструкции предполагает, что теплоноситель нагревается в отопительном котле до нужной температуры, после чего движется по контуру, при этом последовательно проходя через все радиаторы. Горячая вода отдает тепловую энергию батареям, а те нагревают воздушные массы. Остывший теплоноситель возвращается в котел, вновь нагревается и движется по замкнутому кругу.

Для разводки труб выбирают изделия, имеющие в диаметре 32 - 40 миллиметров в зависимости от материала, из которого они сделаны. В настоящее время наибольшее распространение получила металлопластиковая продукция. Она пришла на смену металлическим трубам, поскольку при монтаже металлопластиковым элементам легче придать нужную форму без применения сварочного оборудования. Такие изделия внешне более привлекательны, их не нужно красить, при необходимости они легко демонтируются.

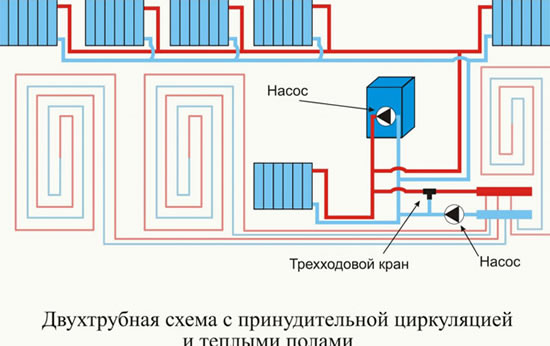

ленинградская схема отопления особенности

Когда используется ленинградская система отопления - схема замечательно функционирует при условии, что устанавливаются:

  • шаровые краны;
  • термостаты, автоматически открывающие или перекрывающие теплоносителю доступ в приборы отопления;
  • запорная арматура, которая регулирует напор воды;
  • специальные устройства, автоматически удаляющие воздух, попавший в систему (использование кранов Маевского позволяет это делать только вручную).

Расширительный бак нужно помещать выше отопительного агрегата не менее чем на один метр.

Невзирая на недостатки ленинградской схемы однотрубной разводки, она продолжает оставаться актуальной для частного домостроения. Ее дополняют различными инновационными решениями и современными техническими дополнениями, значительно увеличивающими эффективность теплоснабжения и позволяющими экономить на потреблении энергоресурсов.
