Монтаж настенных газовых котлов отопления - схема подключения на примерах

Газовые котлы предназначаются для нагрева жидкого теплоносителя в автономных отопительных конструкциях, монтаж настенных газовых котлов отопления выполняют в квартирах или частных домовладениях. Так как данные нагревательные приборы работают на взрывоопасном виде топлива, необходимо четко соблюдать правила установки настенного газового котла, чтобы обеспечить жильцам абсолютную безопасность.

В первую очередь владельцам недвижимости следует знать, что все работы, связанные с подключением устройства к газовой магистрали и отопительной системе должны производиться специалистами в строгом соответствии с утвержденными СНИПами.

монтаж настенного газового котла

Самостоятельный монтаж настенных газовых котлов отопления

Потребителей часто интересует, можно или нет устанавливать газовый котел самостоятельно? Перед монтажом системы газового теплоснабжения следует разработать проект и согласовать его в местных надзорных органах.

В проектной документации указывают параметры котла, его месторасположение и описывается схема, как будет функционировать вся отопительная система. Только после ее утверждения некоторая часть работ по установке может быть выполнена своими руками.

Однако не все производители газового отопительного оборудования разрешают инсталляцию своих теплоагрегатов самостоятельно:

  • компании Ariston, Viessmann, Bosch и ряд других обязывают покупателей выполнять монтаж настенного газового котла исключительно силами сотрудников сертифицированных центров;
  • некоторые производители, такие как BAXI, Ferroli, Electrolux более лояльно относящиеся к данному вопросу, не запрещают производить неавторизованную установку настенных приборов. Но в любом случае для пуско-наладочных мероприятий при обустройстве отопительной конструкции нужны будут услуги от специалистов, имеющих допуск на подключение газового и электрического оборудования.

Прежде, чем приступить к самостоятельному монтажу котла, необходимо убедиться, что такое проведение работ допускается производителем.

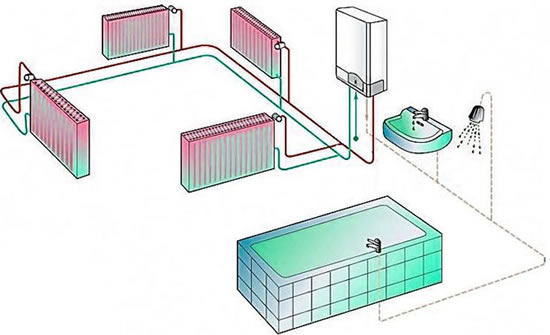

как подключить настенный газовый котел

Схема подключения настенного газового котла

Навесные теплогенераторы желательно располагать в отдельном помещении. Его принято называть топочной или котельной. Требования к данному помещению зависят от типа камеры сгорания котла, который планируется приобрести.

Открытый тип камеры сгорания. Принцип работы такого устройства во многом похож на функционирование обычной печки и состоит в следующем: прибор, используя естественную тягу, забирает воздух из помещения, а отработанные газы затем удаляются через дымоход.

Газовые котлы требуют наличия в комнате определенного объема воздуха, иначе газ не сгорает полностью, и образуются токсичные вещества, представляющие серьезную опасность для здоровья людей. Когда выполняется монтаж настенных газовых котлов отопления, следует предусмотреть окно, выходящее на улицу, площадью не менее 0,5 «квадрата» и место для проведения обслуживания. Поверхность стен котельной должна быть сделана из огнестойких материалов.

Объем топочной комнаты зависит от мощности подключенного оборудования:

  • при мощности котла, не превышающей 30 кВт – 8 м³;
  • для 30–60 кВт достаточно 13-14 м³;
  • для мощностей до 200 кВт - 15 м³ и более.

Закрытый тип камеры сгорания. В комплекте к таким котлам прилагается коаксиальный дымоход, представляющий собой двойную трубу, у которой наружная часть предназначается для забора воздуха напрямую с улицы, а внутренняя нужна для удаления продуктов сгорания. При монтаже теплоагрегатов с закрытым типом камеры сгорания требуется обязательное подключение к электросети, чтобы обеспечить питание вентилятора, создающего циркуляцию воздуха по дымоходу.

Приборы, укомплектованные закрытыми камерами сгорания, считаются более безопасными и экологичными, поэтому их можно устанавливать даже в таких помещениях как кухня, ванная, кладовка и других, где жильцы не спят. За удалением отходов горения следит автоматика, поэтому строгих требований к параметрам дымохода не существует. В квартирах многоэтажных зданий разрешается монтаж настенных газовых котлов отопления с закрытой камерой сгорания.

Правила установки настенного газового котла

Установка и дальнейшее подключение настенного газового прибора во многом зависит от вида камеры сгорания и количества контуров (если планируется только отопление, он будет один, а когда обогрев плюс горячее водоснабжение, тогда система будет двухконтурной). В этой статье рассматривается установка одноконтурных котлов.

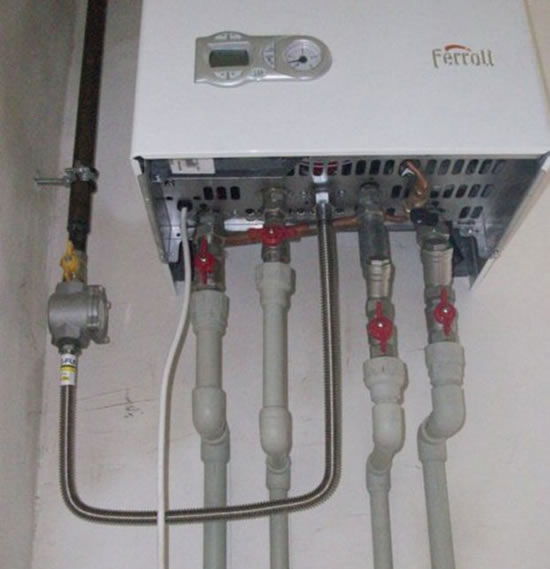

высота установки настенного газового котла

Этап первый – крепление на стену. Изображенный на фото навесной газовый котел монтируют на специальный кронштейн, входящий в комплект вместе с прибором. Но крепежные элементы к нему не всегда подходят, и их часто приходится приобретать отдельно, учитывая материал стены, на который его планируют поместить. Дело в том, что кронштейн должен выдерживать массу прибора и обеспечивать его абсолютно ровное положение.

Поверхность стены, находящуюся за тепловым агрегатом, требуется защитить несгораемым материалом. Высота установки настенного газового котла предполагает, что подвес нижней части теплоагрегата будет находиться на расстоянии не меньше 80 сантиметров от пола, а промежуток между стеной и задней поверхностью составит 5 сантиметров.

Этап второй – подсоединение магистральных отопительных труб. К котлу потребуется подключить количество труб в зависимости от того, какая монтируется система - однотрубная или двухтрубная. До того, как выполнить соединение, с патрубка агрегата убирают заглушки. На вход обратки специалисты советуют установить фильтр, чтобы в котел не попали мусор и грязь из тепловой магистрали.

Немаловажное значение имеет качество воды, а точнее ее жесткость при использовании в качестве теплоносителя. Исправить недостаток поможет такое очистное оборудование как полифосфатные дозаторы, а иначе настенный прибор быстро перестанет работать.

Этап третий - подсоединение теплоагрегата к газовой сети. Правила, как подключить настенный газовый котел, трактуют, что эту часть монтажа должны выполнять только специалисты, имеющие соответствующие допуски.

При проведении работ потребуется установить следующие элементы:

  • шаровой вентиль (газовый), который монтируют на входе в агрегат;
  • счетчик на газ и датчик утечки – их врезают в магистраль перед прибором;
  • термозапорный клапан (согласно правилам пожарной безопасности). Когда температура около настенного теплоагрегата повышается до критического значения, например, при возникновении пожара, данное устройство автоматически перекроет подачу газа.

Этап четвертый - подсоединение к электросети. Электропитание необходимо не для всех газовых котлов, а только для тех, которые имеют вентилятор, предназначенный для отвода отходов и систему автоматики. Обычно обустраивают трехпроводную схему включения и обязательно с заземлением. Навесной котел лучше подключать в электросеть с использованием стабилизатора напряжения, чтобы избежать скачков напряжения.

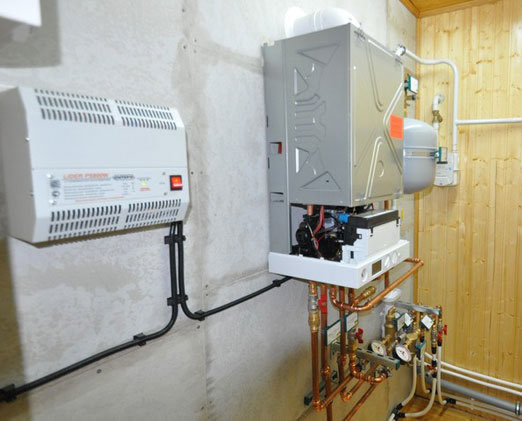

монтаж настенных газовых котлов отопления

Этап пятый – обустройство вывода в трубу дымохода. Для газовых котлов атмосферного типа требуется подключение к индивидуальному дымоходу. Схема подключения настенного газового котла предусматривает, что прибор соединяют с дымоходом с использованием железной трубы определенного сечения, которая устойчива к высоким температурам, механическому износу и влиянию продуктов сгорания.

Прежде, чем приступить к выполнению подсоединения, нужно убедиться, что в дымоходе нет мусора и остатков сажи.

При установке отрезка трубы, идущего от котла в дымоход, соблюдают следующие правила:

  • вертикальная часть, расположенная на выходе из прибора, должна быть длиной не меньше двух диаметров до места поворота;
  • далее труба должна располагаться с наклоном в сторону агрегата;
  • участок, подсоединяемый к дымоходу, иметь должен по возможности минимальную длину.

В котлах, оборудованных закрытой камерой, проблема отвода продуктов сгорания решается проще. Их можно подсоединять к коллективным дымоходам или применять коаксиальную трубу, которую выводят сквозь стену непосредственно на улицу. За высотой подвеса трубы следить не требуется, поскольку тягу создает встроенный вентилятор.

Этап шестой – заполнение водой. Перед пробным запуском открывают вентиль, как правило, находящийся внизу навесного котла. Воду закачивают до тех пор, пока давление не составит 2 атмосферы. Этот процесс должен происходить медленно, чтобы вывести имеющийся внутри воздух. Отопительную конструкцию следует проверить на герметичность.

Первый запуск

Первый запуск настенного газового котла должен производить сертифицированный специалист. Он произведет все необходимые настройки и проверит работу системы.

В процессе выполнения пуско-наладочных мероприятий имеется возможность задать интересующие вопросы профессионалу по использованию отопительного газового оборудования.

После завершения работы по вводу в эксплуатацию подписывается акт.

Таким образом, можно сделать следующий вывод: установку настенных газовых котлов нельзя назвать простой. Она требует соответствующего опыта в строительно-монтажной и сантехнической сфере. На некоторых этапах без участия специалистов обойтись не удастся. Но если выполнить ряд этапов самостоятельно, тогда удастся неплохо сэкономить.
