Обратка в системе отопления – ее назначение

Обратка в системе отопления – это теплоноситель, который прошел по всем радиатором отопления, потерял свою первичную температуру и уже холодный подается в котел для очередного подогрева.  Теплоноситель может продвигаться как в двухтрубчатой, так и в  усовершенствованной однотрубчатой системе отопления.

Однотрубная система отопления подразумевает под собой последовательность соединений радиаторов отопления. То есть труба подачи подведена к первому радиатору, от которого идет следующая труба ко второму радиатору и так далее.

Если однотрубную систему отопления усовершенствовать, то ее конструкция будет примерно такой: по периметру всего помещения идет одна труба, в которую можно произвести врезку труб подачи и обратки каждого радиатора. В этом случае на каждую батарею есть возможность установки регулирующего вентиля, с помощью которого можно очень успешно регулировать температура воздуха в данной комнате.

Большим плюсом такой системы отопления является минимальное количество труб в ней. А минус – это разница температур между первым от котла радиатором и последним. Такую проблему можно устранить с помощью циркуляционного насоса, который будет значительно быстрее прогонять всю воду по системе и отопления, и таким образом теплоноситель не будет успевать снизить температуру.

Двухтрубная система отопления представляет собой разводку двух труб. Одна труба – это подача горячего теплоносителя, вторая труба — обратка в системе отопления, по которой уже остывшая вода с радиаторов поступает в котел. Такая система позволяет практически параллельно подключить все радиаторы, что дает возможность гибкой настройки каждого радиатора в отдельности, не влияя на работу остальных.

Последствия холодной обратки

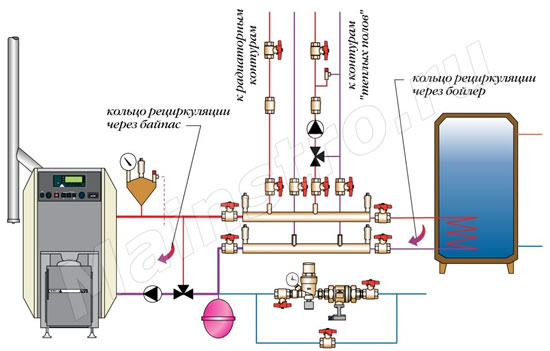

Как можно нагреть обратку

Схема для нагрева обратки

Иногда, при неправильно спроектированном проекте обратка в системе отопления холодная. Как показывает практика то, что комната не получает достаточно тепла при холодной обратке, это еще пол беды. Дело в том, что при разной температуре подачи и  обратки, на стенках котла может выпадать конденсат, который при взаимодействии с углекислым газом, выделяющимся при сгорании топлива, образует кислоту. Она то и может  вывести котел из строя значительно раньше времени.

Чтобы этого избежать, необходимо очень тщательно продумать проект системы отопления, особенное внимание необходимо уделить такому нюансу, как температура обратки в системе отопления.  Или же включить в систему дополнительные приборы, например, циркуляционный  насос или бойлер, который будет компенсировать потери теплой воды.

Варианты подключений радиатора

Теперь мы более чем уверенно можем сказать, что при проектировке системы отопления подача и обратка должны быть идеально продуманы и настроены. При неправильной конструкции системы отопления можно потерять более 50%  процентов тепла.

Существует три варианта врезки радиатора в систему отопления:

  1. Диагональная.
  2. Боковая.
  3. Нижняя.

Диагональная система дает самый больший коэффициент КПД, и поэтому является более практичной  и эффективной.

Подключение радиатора диагонально

На схеме представлена диагональная врезка

Как регулировать температуру в системе отопления?

Для того, чтобы отрегулировать температуру радиатора и снизить разницу между температурами подачи и обратки, можно использовать регулятор температур системы отопления.

При установке данного прибора не забудьте о перемычке, которая обязательно должна находиться перед отопительным прибором. В случае ее отсутствия вы будете регулировать температуру батарей не только в  своей комнате, но и по всему стояку. Вряд ли соседи обрадуются подобным действиям.

Самый простой и дешевый вариант регулятора – это установка трех вентилей: на подаче, на обратке и на перемычке. Если вы прикрываете вентили на радиаторе, перемычка обязательно должна быть открыта.

Существует огромное изобилие различных терморегуляторов, которые можно использовать в многоквартирных и частных домах. Среди большого разнообразия каждый потребитель может выбрать для себя регулятор, который будет устраивать его по физическим параметрам и, конечно же, по стоимости.
