Открытая и закрытая система теплоснабжения - преимущества и недостатки в сравнении

Благодаря теплоснабжению дома и квартиры обеспечиваются теплом, а соответственно в них комфортно находиться. Одновременно с обогревом жилые строения, промышленные объекты, общественные здания получают горячее водоснабжение для бытовых или производственных потребностей. В зависимости от способа доставки теплоносителя на сегодняшний день существуют открытые и закрытые системы теплоснабжения.

Одновременно схемы обустройства систем теплообеспечения бывают:

• централизованными - ими обслуживаются целые жилые районы или населенные пункты;
• местными – для обогрева одного строения или группы зданий.

При отоплении помещений задействуются открытая и закрытая система теплоснабжения. Между ними имеется отличие, которое заключается в том, что открытый тип предусматривает подачу горячей воды потребителям непосредственно из теплосети – они разбирают ее полностью или частично.

Открытые системы теплоснабжения

В открытой системе вода подается постоянно из теплоцентрали и это компенсирует ее расход даже при условии полного разбора. В советское время по такому принципу функционировало примерно 50% теплосетей, что объяснялось экономичностью и минимизацией затрат на обогрев и ГВС.

Но открытая система теплоснабжения имеет ряд недостатков. Чистота воды в трубопроводах не соответствует требованиям санитарно-гигиенических норм. Поскольку жидкость перемещается по трубам значительной протяженности, она становится другого цвета и приобретает неприятные запахи. Часто при взятии проб воды работниками санэпидемстанций из таких трубопроводов в ней обнаруживают вредоносные бактерии.

Желание очистить поступающую по открытой системе жидкость приводит к снижению экономичности теплоснабжения. Даже самые современные способы устранения загрязнений воды не способны преодолеть этот значительный недостаток. Поскольку протяженность сетей немалая, возрастают расходы, а эффективность очистки остается прежней.

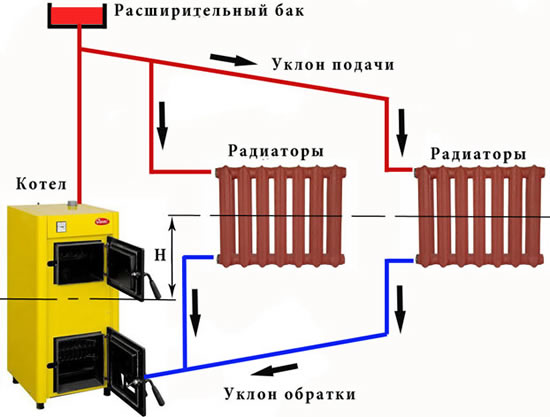

Открытая схема теплоснабжения функционирует на основе законов термодинамики: горячая вода поднимается вверх, благодаря чему на выходе котла создается высокое давление, а на входе в теплогенератор - небольшое разряжение. Далее жидкость направляется из зоны повышенного давления в зону более низкого и в результате осуществляется естественная циркуляция теплоносителя.

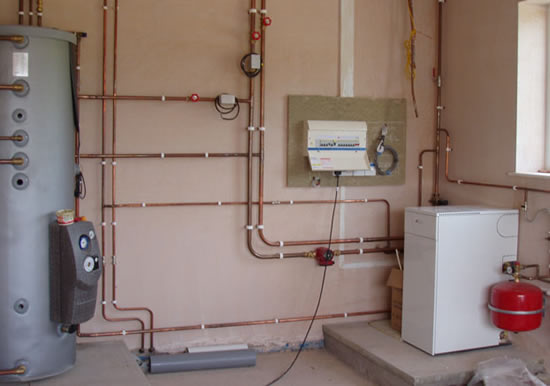

Будучи в нагретом состоянии, вода имеет свойство увеличиваться в объеме, поэтому для данного типа отопительной системы требуется наличие открытого расширительного бака, такого как на фото – это устройство абсолютно негерметично и напрямую соединяется с атмосферой. Поэтому такое обеспечение теплом получило соответствующее название - открытая водяная система теплоснабжения.

В открытом типе вода нагревается до 65 градусов и потом подается к кранам водоразбора, откуда поступает к потребителям. Подобный вариант теплоснабжения позволяет пользоваться дешевыми смесителями вместо дорого теплообменного оборудования. Так как разбор подогретой воды неравномерен, по этой причине линии подачи конечному потребителю рассчитывают с учетом максимального потребления.

Закрытые системы теплоснабжения

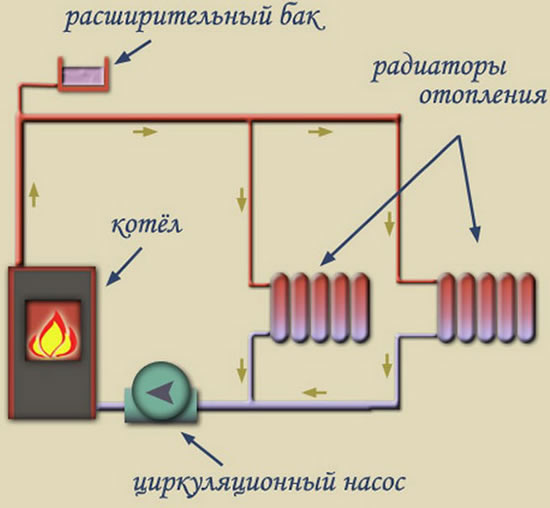

Представляет собой закрытая система теплоснабжения конструкцию, в которой теплоноситель, циркулирующий в трубопроводе, используется только для обогрева и вода из тепловой сети не отбирается на горячее водоснабжение.

В данном случае все элементы отопительной сети закрыты от окружающей среды. Закрытая схема теплоснабжения также имеет незначительную утечку теплоносителя, но его потери восполняются при помощи автоматического регулятора подпитки.

В закрытом варианте обеспечения обогрева помещений подача тепла регулируется централизованно, а количество жидкости в системе остается неизменной. Расход тепловой энергии зависит от температуры циркулирующего по трубам и радиаторам теплоносителя.

В системах теплоснабжения закрытого типа, как правило, используются тепловые пункты, в которые горячая вода поступает от поставщика теплоэнергии, например ТЭЦ. Далее температура теплоносителя доводится до нужных параметров для теплообеспечения и горячего водоснабжения и направляется потребителям.

Когда функционирует закрытая система теплоснабжения – схема поставки тепла обеспечивает высокое качество ГВС и энергосберегающий эффект. Ее главный недостаток - сложность водоподготовки по причине удаленности одного теплового пункта от другого.

Зависимая и независимая системы теплоснабжения

И открытая и закрытая система теплоснабжения могут подсоединяться двумя способами – зависимым и независимым.

Зависимый способ подключения открытой системы означает подсоединение через элеваторы и насосы. В независимом типе горячая вода поступает через теплообменник.

В отличие от зависимого варианта подключения, независимое считается более дорогим, но зато качество воды в трубопроводе более высокое.

Зависимый тип закрытой системы предусматривает, что вода поступает к потребителю, минуя тепловые пункты. В данном случае нет необходимости устанавливать циркуляционные насосы, приборы для регулировки теплообмена и автоматического контроля. Но есть и минус – невозможность регулировать температурный режим в системе.

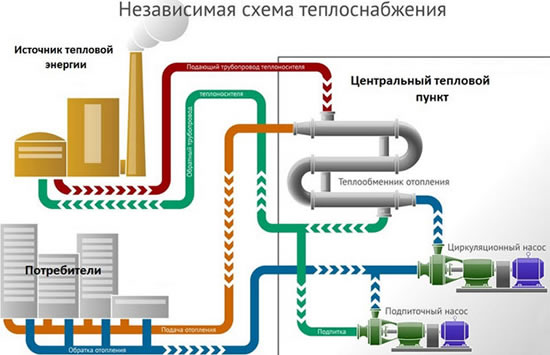

Независимые закрытые системы теплоснабжения экономят энергоресурсы в размере 10-40 % в год. Они позволяют регулировать количество поставляемого тепла, температуру теплоносителя и улучшать его качественные характеристики, что приводит к надежной работе нагревательного оборудования.
