Подключение котла к системе отопления - делаем правильно

С наступлением холодного времени года у владельцев собственных домовладений на первый план выходят мероприятия, связанные с теплоснабжением жилья. Для людей, которые сталкиваются с вопросами отопления первый раз, будет полезной информация относительно установки, подключения и постоянного обслуживания котла, подсоединенного к отопительной системе.

подключение котла к системе отопления

Выбор типа котла

От типа нагревательного котла зависит, каким способом его следует подключать к системе обогрева частного объекта недвижимости.

1. Наиболее простым решением в этом случае можно назвать электрический агрегат, изображенный на фото, поскольку его только нужно будет прикрепить на стену, подключить к сети, выставить параметры нагрева теплоносителя и в доме станет тепло.

Плюсами электрокотла следует назвать:

  • несложный монтаж;
  • экологичность;
  • разнообразие моделей;
  • простота эксплуатации;
  • пожарная безопасность.

Минусы электрического прибора:

  • необходимость постоянно поддерживать напряжение в сети, для чего необходимо приобрести стабилизатор напряжения и генератор, иначе перебои в энергоснабжении приведут к поломке оборудования;
  • дороговизна электрокотла.

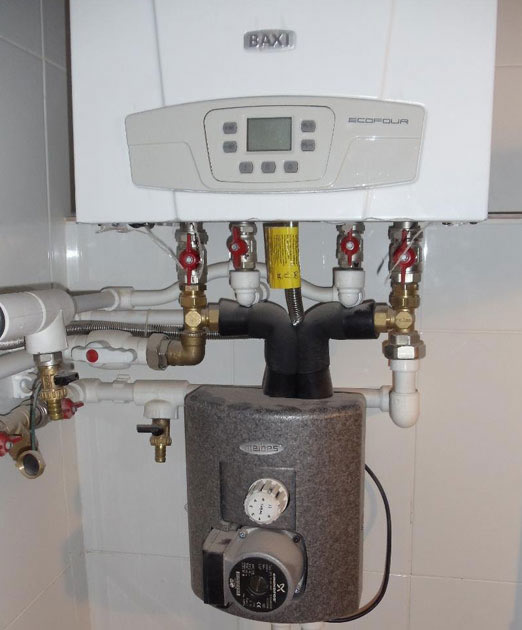

подключение отопительного котла

2. Газовые отопительные теплоагрегаты имеют меньшую стоимость, но подключение отопительного котла, работающего на природном газе, более трудоемкая и дорогостоящая работа. Также немало проблем возникает при дальнейшей эксплуатации.

Плюсы газовых приборов:

  • разнообразие выбора моделей;
  • доступная цена;
  • возможность выбрать одно- или двухконтурную схему обустройства системы теплоснабжения;
  • невысокая стоимость технического обслуживания.

Минусы газовых котлов:

  • сложный монтаж оборудования и системы дымоотведения;
  • проблема с экологичностью, связанная с видом используемого топлива;
  • необходимость постоянно контролировать их функционирование.

Варианты подключения котлов отопления

Нагревательные отопительные приборы бывают настенными и напольными. В первом случае агрегаты крепят к стенам, они занимают меньше места, им не требуется отдельное помещение по типу мини-котельной. Во втором случае оборудование размещают на полу, и им требуется специально выделенная топочная комната. Сама схема, как подключить отопительный котел к конструкции теплоснабжения особо не будет отличаться.

То, какой тип исполнения имеет теплоагрегат, влияет на его мощность: настенный прибор способен обогреть меньшую площадь, а напольный – гораздо больший дом.

Местоположение котлов отопления

Начинают подключение котла к системе отопления с определения места его монтажа.

Когда уже известно местоположение агрегата, используя инструкцию, приступают к его монтажу и подключению к теплоснабжающей конструкции дома.

Подключение газового котла к системе отопления

Этапы монтажа газового котельного оборудования напольного/настенного типа к системе отопления домовладения выглядят следующим образом:

  • установка на подготовленное для этого место;
  • крепление настенных приборов на стену, а напольных – соответственно к полу;
  • подключение к отопительной системе;
  • подсоединение к магистральному газопроводу и дымоходу.

Существует инструкция, как правильно подключить котел отопления настенного типа к отопительной системе частного дома:

  1. Крепление. Данная работа не является сложной, потребуется всего лишь сделать точную разметку уровня монтажа оборудования. Прежде всего, на стене размечают горизонтальный уровень-ориентир для крепления. Согласно разметке, прикрепляют кронштейн и к нему подвешивают котел. Все крепежные элементы прилагаются в комплекте к котельному оборудованию.
  2. Дымоход. Сначала определяют место нахождения будущей дымоотводящей трубы. Для обычных котлов дымоход следует монтировать в потолке помещения, а для турбированных приборов – в любой стене. Дальше следует пробить в стене или перекрытии дымоходное отверстие. Затем котел возвращают на место.

    Для обустройства системы дымоотвода лучше всего использовать устройство коаксиального типа и особое внимание уделить уклону трубы. Если он выбран неправильно, тогда на внутренних поверхностях будет образовываться конденсат. Влага, попав внутрь отопительного котла, может привести к поломке оборудования. Если дымоход проходит сквозь перекрытие, то в нем желательно предусмотреть установку конденсатоотводчика.

  3. Подключение. Схема, как должна выполняться установка и подключение котла к системе отопления, прописывается в инструкции, которая обязательно входит в комплект котельного оборудования. Но, если предстоит монтаж газового теплоагрегата, тогда необходимо получить разрешение в соответствующих инстанциях на подключение прибора к магистральному газопроводу и выполнить целый ряд мероприятий.

Безусловно, желательно, чтобы монтаж газового оборудования производили сотрудники компании, имеющей лицензию на проведение такого вида работ. Можно также попытаться самостоятельно подключить газовый настенный котел к отопительной системе.

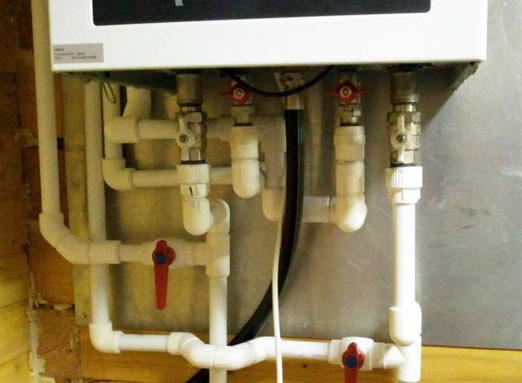

как правильно подключить котел отопления

Основное, на что следует обратить внимание – это как проложены прямой и обратный трубопроводы, а также на приобретение и установку запорной арматуры. Одним из вариантов является использование шаровых кранов-«американок», которые дадут возможность в случае возникновения аварийной ситуации демонтировать котел.

На обратный трубопровод, по которому передвигается теплоноситель, нужно поставить фильтр очистки воды, предупреждающий загрязнение котельного оборудования и выход его из строя.

Кроме арматуры для труб отопительной системы не следует забывать о монтаже на газопровод отсекающей арматуры, которая представляет собой просто газовый кран, предназначенный именно для газопроводов. После крана размещают газовый фильтр – это требование «газовых» инстанций.

Потом подсоединяют газопроводную железную или стальную (из нержавейки) трубу. Все места соединения тщательно герметизируют с соблюдением пожарной безопасности. Нельзя использовать герметики, ленты и специальные нити. Для всех резьбовых или стыковых соединений, находящихся после отсечного газового крана, подойдет только пакля с краской.

Установка электрокотла

Монтаж электрического котла имеет ряд нюансов:

  • для электропитания выделяют отдельную ветвь, которую следует снабдить автоматическим реле защиты, чтобы избежать поражения людей электротоком;
  • теплоагрегат обязательно заземляют;
  • необходимо приобрести генератор напряжения или подсоединить прибор к стабилизатору напряжения. Это необходимо для предотвращения быстрого выхода из строя оборудования в результате скачка напряжения в сети.

При монтаже отопительных электрокотлов часто допускаются такие ошибки:

  • неверно рассчитана требуемая мощность. Так на 10 «квадратов» площади требуется 1 кВт, но для большого дома примерно в 300 «квадратов» теплоагрегата мощностью 30 кВт не будет хватать. Дело в том, что в зимние холода газа потребляется больше и давление в магистрали падает, а значит, котел не сможет функционировать на полную мощность. Поэтому приобретать прибор в частный дом нужно с 20 – 30% запасом мощности;
  • неправильный выбор агрегата по типу исполнения. Дело в том, что напольные и настенные котлы имеют различную мощность и монтируют их разными способами;
  • несоответствие котельного оборудования типу отопительной системы, которая может быть с естественной или принудительной циркуляцией теплоносителя. Неправильно подобранный котел приводит к перегреву элементов схемы теплоснабжения и даже разрыву трубопровода;
  • желание сэкономить на автоматике для отопительных приборов.

Если следовать указаниям инструкции и принимать во внимание советы специалистов, то подключить газовый котел к отопительной системе домовладения можно самостоятельно.

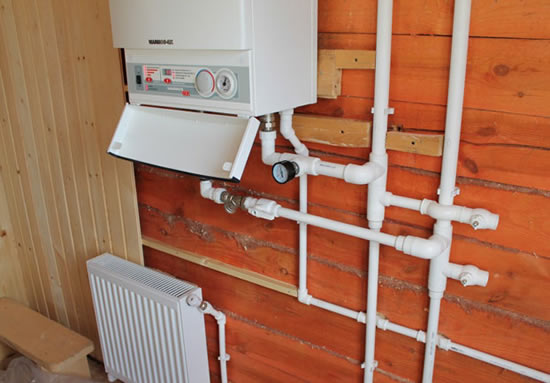

параллельное подключение котлов отопления

Параллельное и последовательное подключение котлов

К системе отопления каждого дома должны быть подсоединены резервные котлы. Параллельное подключение котлов отопления имеет как плюсы, так и минусы.

Преимущества параллельного подсоединения резервных теплоагрегатов:

  • каждый из котлов можно вне зависимости друг от друга отключать и вновь подключать к отопительной конструкции;
  • есть возможность каждый теплогенератор менять на другое оборудование и экспериментировать с их настройками.

Недостатки:

  • больший объем работ по обвязке котлов;
  • более значительный расход материалов и комплектующих изделий;
  • для функционирования котлов в единой системе потребуется использовать гидрострелку;
  • сложность настройки относительно температуры подачи воды в систему и ее отводу из обратки в агрегат.

Также и последовательное подключение котлов отопления имеет преимущества и недостатки. Суть такого способа заключается в следующем: первый котел нагревает воду, а второй - ее догревает.

Первым ставят прибор, работающий на наиболее дешевом топливе, а за ним в каскаде следует резервный агрегат. Основной недостаток параллельного способа заключается в большом количестве поворотов и узких мест в фитингах и соединениях.

С точки зрения согласованного нагрева теплоносителя этот способ считается самым эффективным.
