Подсоединение радиаторов отопления - как правильно подсоединить батареи

Отопительная система создается с целью обеспечить теплом всех, кто проживает или находится в жилом доме, квартире или здании, при этом подсоединение радиаторов отопления должно быть выполнено правильно. Комфортной принято считать температуру воздуха в помещении в диапазоне от 18°С до 25°С. Мощность отопительных приборов должна быть такой, чтобы она компенсировала потери тепла через выходящие на улицу стены, двери, окна и прочие оградительные конструкции.

Схема, определяющая подсоединение радиаторов отопления в собственном доме, выбирается на этапе проектирования строения до начала выполнения строительных работ. Правда, мероприятия по усовершенствованию или ремонту отопительной конструкции производить можно и во время использования помещения.

как подсоединить радиатор отопления

Безусловно, при наличии в населенном пункте центральной теплотрассы лучшим решением вопроса с теплоснабжением является подключение к ней. При отсутствии централизованного отопления актуальным становится обустройство автономном отопительной системы.

Факторы, влияющие на эффективность отопления

Эффективность работы отопительной конструкции зависит от нескольких факторов:

  1. Разводка элементов отопительной системы. От правильности выполнения этой работы зависит степень и равномерность обогрева помещения, а соответственно величина денежных расходов, затрачиваемых на теплоснабжение дома или квартиры.
  2. Выбор отопительного оборудования. Все, что необходимо для создания системы отопления, приобретается на основе профессионально выполненного расчета технических и финансовых показателей. Дело в том, что решение, как правильно соединить радиаторы отопления и выбор соответствующего оборудования способствует достижению максимальной теплоотдачи при минимальном расходе топлива.
  3. Способ монтажа магистральных трубопроводов, нагревательного котла, циркуляционного насоса, соединение батарей отопления, регулирующих и запорных элементов. Неверно выполненная установка любого из звеньев отопительной конструкции может завершиться выходом из строя всей системы.
  4. Наличие специальных знаний и навыков проведения работ, связанных с проектированием и монтажом конструкции теплоснабжения. Выполнять расчеты и определять схему отопления дома, в том числе вариант, как делать подсоединение радиаторов отопления в конкретном случае должны профессионалы в области теплотехники. Несмотря на то, что привлечение специалистов приведет к увеличению расходов на обустройство обогрева, экономить на этом не следует.

Выбор схемы соединения батарей отопления

Когда выбор типа нагревательного котла завершен, определяется схема соединения батарей отопления в доме. Она может быть однотрубной или двухтрубной.

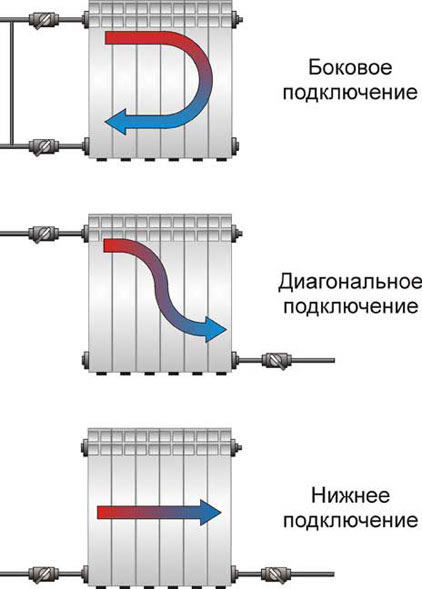

Сама подводка радиаторов выполняется одним из трех способов:

  • нижним;
  • боковым;
  • диагональным.

соединение батарей отопления

Если при решении вопроса как подсоединить батарею отопления, была запланирована одностороння подводка труб, тогда количество секций на одном приборе не должно превышать число 12 для гравитационных теплосетей и 24 для систем, оборудованных циркуляционным насосом.

При необходимости установить большее количество секций, нужно использовать разностороннюю подводку трубопроводов к радиаторам отопления. При монтаже отопительных приборов, не следует забывать о пропускной способности прямой трубы и обратки, которая зависит от их диаметра и коэффициента шероховатости.

Эффективной теплоотдачи можно достигнуть при условии оптимального размещения батарей, а точнее при соблюдении расстояния установки приборов по отношению к стенам, напольному покрытию, окну и подоконнику.

Инструкция по монтажу и тому, как правильно подсоединить радиатор отопления, предусматривает такие нормы:

  • прибор должен находиться на расстоянии 10 - 12 сантиметров от пола;
  • его следует устанавливать не ближе 8 -10 сантиметров к подоконнику;
  • заднюю панель нельзя располагать ближе, чем на 2 сантиметра от стены;
  • при установке батарей необходимо предусмотреть регулировку степени их нагрева, причем и в ручном, и в автоматическом режиме. Для этого приобретают специальные терморегуляторы;
  • с целью проведения ремонта или замены радиатора следует предусмотреть задвижки, вентили и ручные краны. Они позволят отключить изделие от отопительной системы;
  • на приборы нужно поставить краны Маевского, такие как на фото. С их помощью удаляют воздух, попавший в систему.

Рекомендованное подсоединение радиаторов отопления

Монтаж стальных или другого вида радиаторов выполняется в определенной последовательности:

  • осуществляют предварительную разметку для размещения кронштейнов, которые крепят к стене;
  • на приборы монтируют краны Маевского;
  • устанавливают разные запорные и прочие элементы - клапаны, заглушки, краны и регуляторы;
  • до того, как подсоединить радиатор отопления, его размещают на кронштейнах и выравнивают по горизонтальному уровню;
  • прибор подключают к трубопроводу при помощи переходных сгонок;
  • производят опрессовку и пробный запуск воды.

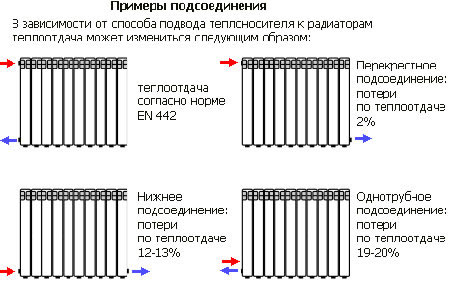

схема соединения батарей отопления

Последовательное соединение радиаторов отопления

При таком способе соединение батарей производится с применением одной трубы. Чаще всего, если требуется последовательное соединение радиаторов отопления, то для повышения мощности отопительных приборов и обеспечения достаточной степени обогрева помещения необходимо увеличивать количество секций к концу магистрали.

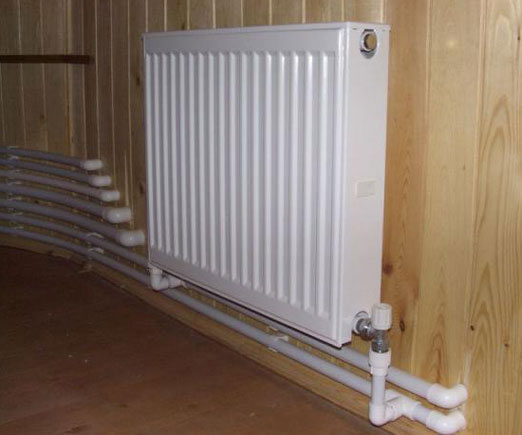

как подсоединить батарею отопления

Способ последовательного подсоединения отличается неравномерным распределением тепловой мощности. В итоге первый из радиаторов нагревается гораздо сильнее последующих, а прибор, стоящий самым последним в схеме, будет едва теплым.

Несмотря на ряд неудобств, данный способ востребован по причине своей простоты, а корректировку нужной степени теплообмена проводят посредством наращивания нескольких секций батарей в разных местах отопительной конструкции.
