Порядовка отопительно варочной печи своими руками

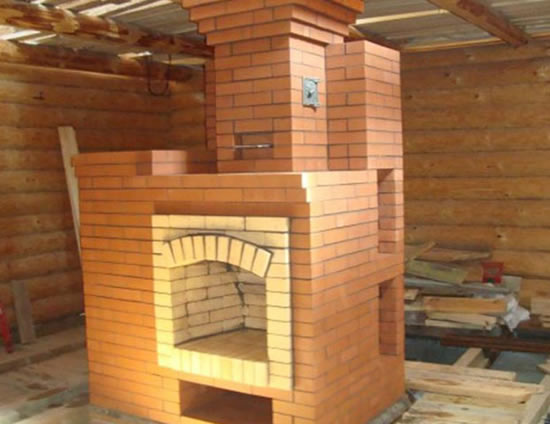

Издавна печь такая как на фото, в деревенских домах служила не только источником тепла. Ее конструкционное решение позволяло приготовить пищу и даже обустроить на ней теплое место для сна. По этой причине к кладке печей относились тогда очень серьезно и порядовка отопительно варочной печи выполнялась лучшими мастерами – печниками.

Сегодня данные теплоагрегаты изменились, а современные приборы позволяют обустроить отопительные системы с применением современного оборудования. Но, несмотря на это, порядовки отопительно-варочных печей остаются востребованными у владельцев частных домовладений.

Варианты порядовки отопительно варочной печи

Любая порядовка кирпичной печи представляет собой схему, согласно которой можно без особых проблем создать отопительную конструкцию, не имея профессиональных навыков. Такая инструкция, составленная мастерами-печниками, позволяет значительно сократить время и силы на постройку агрегата при качественном результате.

Порядовку отопительной печи из кирпича специалисты составляют в процессе кладки материала, записывая каждый сделанный шаг. Полученные схемы четко, понятно и доступно позволяют обустроить конструкцию, способную эффективно обогреть загородный дом или дачную постройку.

Этапы строительства печи по порядовке

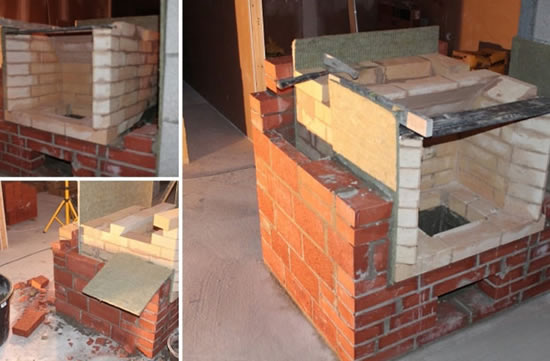

Порядовка отопительно-варочной печи предусматривает, что кладка кирпичей и монтаж других элементов производится в несколько этапов. Без знания особенностей каждого из них невозможно обеспечить нужное качество при минимальных финансовых затратах.

В данной статье описан поэтапный процесс кладки печи «шведка» на основании порядовки, которую записали мастера-печники, многие годы посвятившие своей профессии. Помимо схемы потребуются определенные инструменты и материалы. Подготовить их желательно заранее, чтобы в процессе кладки печи не отвлекаться на их приобретение и не терять время.

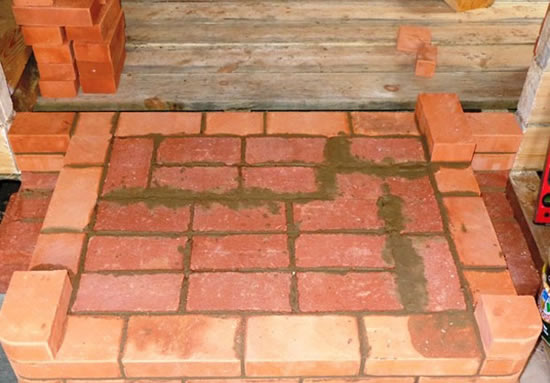

Вариант отопительно-варочного агрегата по типу «шведка» имеет в наличии поддувало, что является важным моментом его обустройства. На первый ряд кирпичей следует обратить повышенное внимание, поскольку при их кладке нужно контролировать работу, пользуясь уровнем и строительным угольником (для замера углов).

Все параметры начального ряда должны быть выдержаны в соответствии с порядовкой, поскольку от этого зависит прочность, надежность и долговечность отопительной конструкции, а соответственно, ее эффективность.

Дальше последовательность действий следующая:

1. После того, как завершен первый ряд, устанавливают дверцу поддувала и приступают к созданию второго ряда.
2. Третий ряд кладут в соответствии с тем, как указывает порядовка отопительно-варочной печи. Конфигурацию поддувала получают, стесывая кирпичи с двух сторон. Высота ряда должна учитывать параметры дверцы.
3. Начинать 4-й ряд следует с левой стороны. Сначала монтируют дверь для очистки от золы, без чего невозможно нормальное функционирование отопительного агрегата. На данном этапе перекрывают дверцу поддувала. Над зольником выполняют квадратное отверстие путем особой выкладки кирпичей.
4. В процессе укладки 5-го ряда начинают сужение отверстия зольника.
5. В шестом ряду отопительно-варочной модели печи «шведка» используют специальные огнеупорные кирпичи. На схемах, которые составляют мастера-печники, этот стройматериал обозначают штриховкой для исключения проблем. При отсутствии огнеупорного кирпича разрешается использовать обычную продукцию. Правда ее качество значительно отличается – огнеупорные изделия хорошо переносят высокие температуры.

   Кирпичи перед колосниковой решеткой скалывают, и тем самым значительно улучшают качество и эффективность укладки используемого топлива на решетку в процессе эксплуатации отопительной конструкции. Но следует знать, что эта решетка служит опорой для пятого ряда порядовки.

6. Между кирпичной кладкой 6-го ряда и решеткой обеспечивают зазор, равный 10-15 миллиметров. Его заполняют золой или песком. Необходим зазор для компенсации расширения металла в процессе эксплуатации решетки.
7. Ранее образованный П-образный канал перекрывают так, чтобы в результате вышло три новых. Одновременно на данном этапе монтируют дверцу топочной камеры, опорой для которой служит 6-й ряд кладки.
8. Аналогично седьмому кладут 8-й и 9-й ряды. В итоге верхняя кромка девятого ряда должна находиться на одном уровнем с высотой дверцы топки. Также требуется с двух сторон стесать кирпичи, закрывающие перегородку левого канала и топочной камеры. В результате чего обеспечивается плавный отвод газов из топочной камеры в направлении канала.
9. Десятый ряд, как указывает порядовка отопительно-варочной конструкции «шведка», делают тоже из огнеупорного кирпича. Отличается данный ряд необходимостью вертикально располагать элементы, контролируя проведение работы при помощи уровня, поскольку на следующем этапе предстоит укладка специального варочного настила.
10. После того, как перекрывается топочная дверца, в последнем ряду остается только два канала, имеющих квадратное сечение. Как отмечают мастера-печники, порядовки отопительно-варочных печей и других кирпичных агрегатов имеют незначительные отличия.

Затем следует монтаж заслонки варочной поверхности, потом выполняют перекрытие дверцы камеры и только после этого устанавливают дверцу. Также обустраивают вентиляционную камеру и дымоход, который позволит эксплуатировать печь эффективно и без проблем.

Создание дымохода отопительно варочной печи

Сооружение дымохода для отопительно-варочной печи считается важнейшим этапом. Порядовкой предполагается обязательное его создание. Как правило, мастера в своих схемах указывают тип и вариант конструкционного решения устройства, необходимого для отвода газообразных продуктов сгорания, но в ряде случаев выбор способа его обустройства зависит от предпочтений владельцев объекта недвижимости.

Дымоходу желательно уделить особое внимание, поскольку от его функционирования зависит качество и эффективность обогрева домовладения. В настоящее время имеется множество вариантов создания устройств для отведения газов. В основном они однотипны, но среди них встречаются и оригинальные решения, применяемые исключительно для специальных агрегатов. Благодаря разнообразию конструкций имеется возможность подобрать дымоход для разных отопительных приборов, включая и те, что выполнены согласно порядовке «шведка».

Особенности порядовки отопительно варочной печи

Наличие схемы, которая является порядовкой отопительно-варочного устройства, обеспечивает возможность создать любой агрегат, эффективно обогревающий любой объект загородной недвижимости, нуждающийся в теплоснабжении.

Порядовка отопительно-варочной печи позволяет владельцу недвижимости получить ряд преимуществ, среди которых следует выделить такие как:

• доступная большинству потребителей стоимость. Наличие схемы кладки кирпичей, составленной ранее мастерами-печниками, это реальная возможность сэкономить приличную сумму денег за счет выполнения работ самостоятельно, не пользуясь услугами профессионалов. Даже человек, который прежде не занимался обустройством отопительных агрегатов, благодаря порядовке может в кратчайшее время построить его своими руками;
• большой и разнообразный выбор конструкционных решений. Их можно найти либо в специализированной литературе, либо на сайте. Силами мастеров-печников составлены порядовки не только традиционных отопительных печей, но и специализированных устройств – варочных, духовых, отопительно-варочных и т.д.;
• удобство и доступность схем. Они составлены таким образом, что разобраться в них сможет каждый человек, даже, если у него отсутствует специальное образование;
• значительная экономия времени. Порядовка для создания даже сложной отопительной конструкции предоставляет возможность за короткий промежуток времени завершить работу по созданию оборудования для теплоснабжения. В свою очередь экономия времени положительным образом отражается на финансовой стороне вопроса и сокращает период строительства печи для обогрева загородного дома, бани или дачной постройки;
• детально расписаны используемые материалы и их количество. Применение порядовки гарантирует точную последовательность выполнения строительных работ и дальнейшее качественное функционирование агрегата. Возможность допущения ошибки сводится к минимуму.

Таким образом, из всего вышесказанного о достоинствах использования схем кладки кирпичей можно сделать следующий вывод: порядовка, составленная профессионалами, является прекрасной возможностью создать печь любого типа.

Огромный выбор схем, доступность проведения строительных работ, небольшие временные затраты позволяют выполнять отопительные устройства всевозможных размеров, обладающих различной функциональностью.

Способ кладки печей с использованием порядовок в последние годы стал очень популярен. Простота создания наряду с эффективным результатом позволяют применять его повсеместно. Об этом свидетельствуют положительные отзывы не только специалистов, но и начинающих мастеров. В конечном итоге получается полноценная высокоэффективная отопительная конструкция для обогрева дома.
