Рабочее давление в системе отопления - нормы и испытания

Теплоснабжающая конструкция большого многоэтажного дома представляет собой сложный механизм, способный эффективно функционировать при условии соблюдения множества параметров элементов, входящих в него. Одним из них считается рабочее давление в системе отопления. От этого значения зависит не только качество передаваемого воздуху тепла, но также надежное и безопасное функционирование обогревательного оборудования.

Давление в системе теплоснабжения многоэтажных зданий должно отвечать определенным требованиям и нормам, установленным и прописанным в СНиПах. При наличии отклонений от требуемых значений возможно возникновение серьезных проблем, вплоть до невозможности эксплуатировать отопительную систему.

Зачем давление в системе

Многих потребителей интересует, зачем давление в системе отопления и что от него зависит. Дело в том, что оно оказывает непосредственное влияние на эффективность и качество обогрева помещений дома. Благодаря рабочему напору удается добиться наибольшей производительности теплоснабжающей системы по причине гарантированного поступления теплоносителя в трубопроводы и радиаторы в каждую квартиру многоэтажного дома.

Постоянное и стабильное давление в городской системе отопления позволяет сократить потери тепла и доставлять теплоноситель к потребителям почти такой же температуры, как и при нагреве воды в теплоагрегате котельной.

Виды рабочего давления в отопительной конструкции

Напор в конструкции обогрева многоэтажного строения бывает нескольких видов:

1. Статическое давление системы отопления является показателем того, с каким усилием объем жидкости в зависимости от высоты воздействует на трубопроводы и радиаторы. При этом при проведении расчетов уровень напора на поверхности жидкости равен нулю.
2. Динамическое давление возникает в процессе движения жидкого теплоносителя по трубам. Оно воздействует на трубопровод и радиаторы изнутри.
3. Допустимое (максимальное) рабочее давление в системе отопления – это параметр нормального и безаварийного функционирования теплоснабжающей конструкции.

Показатели нормального давления

Во всех отечественных многоэтажных домах, построенных как несколько десятков лет тому назад, так и в новостройках, система обогрева функционирует по закрытым схемам при помощи принудительного передвижения теплоносителя. Идеальными считаются условия эксплуатации, когда работает система отопления под давлением, равным 8-9,5 атмосферы. Но в старых домах в теплоснабжающей конструкции может наблюдаться потеря давления, а соответственно показатели напора снижаться до отметки 5 -5,5 атмосферы.

Выбирая трубы и радиаторы для замены их в квартире, расположенной в многоэтажном доме, следует учитывать начальные показатели. Иначе отопительное оборудование будет работать нестабильно и даже возможно полное разрушение схемы теплоснабжения, которая стоит немалых денег.

То, какое давление в отопительной системе многоэтажного здания должно быть, диктуют стандарты и другие регулирующие документы.

Как правило, достичь необходимых параметров по ГОСТу невозможно, поскольку на рабочие показатели оказывается влияние со стороны разных факторов:

1. Мощность оборудования, необходимого для подачи теплоносителя. Параметры давления в отопительной системе многоэтажки определяются на теплопунктах, где происходит нагрев теплоносителя для подачи через трубы в радиаторы.
2. Состояние оборудования. И на динамическое, и на статическое давление в теплоснабжающей конструкции непосредственно влияет уровень износа элементов котельной таких, как генераторы теплоты и насосов. Немаловажное значение имеет расстояние от дома до теплопункта.
3. Диаметр трубопроводов в квартире. Если при проведении ремонта своими руками владельцы квартиры установили трубы большего диаметра, чем на входном трубопроводе, то произойдет снижение параметров давления.
4. Расположение отдельной квартиры в многоэтажке. Безусловно, необходимое значение напора определяют, согласно нормам и требованиям, но на практике немало зависит от того, на каком этаже находится квартира и ее расстояние от общего стояка. Даже когда жилые комнаты располагаются недалеко от стояка, натиск теплоносителя в угловых помещениях всегда ниже, поскольку там часто имеется крайняя точка трубопроводов.
5. Степень износа труб и батарей. Когда элементы отопительной системы, расположенные в квартире, прослужили не один десяток лет, то некоторого снижения параметров оборудования и производительности не избежать. Когда имеют место подобные проблемы, желательно изначально произвести замену изношенных труб и радиаторов и тогда удастся избежать аварийных ситуаций.

Испытательное давление

Жильцам многоквартирных домов известно, каким образом коммунальные службы совместно со специалистами энергетических компаний проверяют давление теплоносителя в отопительной системе. Обычно они до начала отопительного сезона подают в трубы и батареи теплоноситель под напором, величина которого приближается к критическим отметкам.

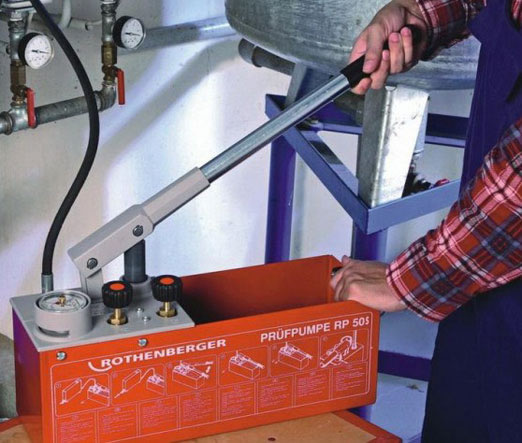

Используют давление при испытании системы отопления для того, чтобы протестировать работоспособность всех элементов теплоснабжающей конструкции в экстремальных условиях и выяснить, насколько эффективно будет передаваться тепло от котельной в многоэтажный дом.

Когда подается испытательное давление системы отопления нередко ее элементы приходят в аварийное состояние и требуют ремонта, поскольку изношенные трубы начинают протекать и в радиаторах образуются пробоины. Избежать подобных неприятностей поможет своевременная замена устаревшего отопительного оборудования в квартире.

При проведении испытаний контроль параметров выполняют при помощи специальных приборов, установленных в самой низкой (обычно это подвал) и самой высокой (чердачное помещение) точках многоэтажки. Все произведенные замеры в дальнейшем анализируют специалисты. При наличии отклонений необходимо обнаружить неполадки и немедленно их устранить.

Проверка герметичности системы отопления

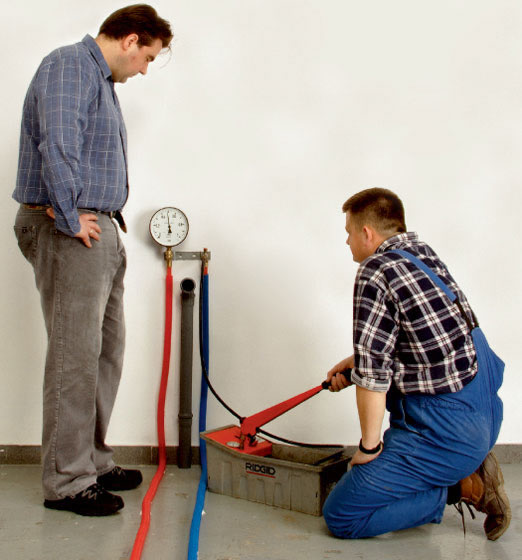

Для обеспечения эффективной и надежной работы системы обогрева, не только проверяют давление теплоносителя, но и тестируют оборудование на герметичность. Как это происходит, видно на фото. В результате можно проконтролировать наличие протечек и предотвратить поломку оборудования в самый ответственный момент.

Проверку герметичности осуществляют в два этапа:

• испытание с использованием холодной воды. Трубопроводы и батареи в многоэтажном здании наполняют теплоносителем, не нагревая его, и замеряют показатели давления. При этом его значение в течение первых 30 минут не может составить менее стандартных 0,06 МПа. Через 2 часа потери не могут быть более 0,02 МПа. При отсутствии порывов отопительная система многоэтажки дальше будет функционировать без проблем;
• испытание с применением горячего теплоносителя. Отопительную систему тестируют до начала отопительного периода. Воду подают под определенным сдавливанием, его значение должно быть наиболее высоким для оборудования.

Чтобы добиться оптимального значения давления в системе отопления расчет схемы ее обустройства лучше всего доверить специалистам-теплотехникам. Сотрудники таких фирм не только могут произвести соответствующие испытания, но еще и промоют все ее элементы.

Тестирование проводят перед началом запуска отопительного оборудования, иначе цена ошибки бывает слишком дорогостоящей, а, как известно, аварию устранить при минусовых температурах довольно сложно.

От параметров давления в схеме теплоснабжения многоэтажного дома зависит, насколько комфортно можно проживать в каждой комнате. В отличие от собственного домовладения с автономной системой обогрева в многоэтажке у владельцев квартир не имеется возможность самостоятельно регулировать параметры отопительной конструкции, в том числе температуру и подачу теплоносителя.

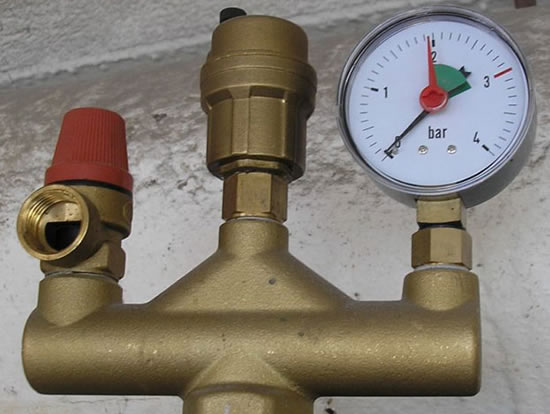

Но жильцы многоэтажных домов при желании могут установить такие измерительные приборы как манометры в подвале и в случае малейших отклонений давления от нормы сообщать об этом в соответствующие коммунальные службы. Если после всех предпринятых действий потребители по-прежнему недовольны температурой в квартире, возможно, им следует подумать над организацией альтернативного отопления.

Как правило, напор в трубопроводах отечественных многоэтажных зданий не превышает предельные нормы, но все же установка индивидуального манометра не будет лишней.
