Расчет длины трубы для теплого пола: полезные рекомендации

У владельцев частных коттеджей и загородных дач немалой популярностью пользуются теплые водяные полы. Такая система обогрева отличается практичностью, надежностью и длительным сроком эксплуатации. Чтобы водяные полы получились качественными, их монтаж следует доверить профессионалам, поскольку в процессе работы потребуются точные замеры и специальные навыки. Особенно нужны определенные знания, когда выполняется расчет длины трубы для теплого пола и контуров.

Рекомендации относительно насоса и труб

Каждая из монтируемых систем теплого пола имеет ряд конструкционных особенностей. Несмотря на это, для определения точных параметров следует пользоваться постоянными величинами. Для того чтобы сделать расчет длины трубы теплого пола, потребуется ее диаметр и мощность водяного насоса, который планируется использовать.

При обустройстве в полу нагревательных элементов, как правило, задействуют водопроводы с двумя диаметрами, первый из них равен 16 миллиметров (он позволяет создавать небольшой слой), а второй – 20 миллиметров (такая труба используется для установки длинных контуров в помещении). В тоже время профессионалы советуют применять 16-миллиметровые трубы, поскольку они более гибкие и при укладке имеется возможность делать меньший радиус поворота.

Выбирая насос для системы (его внешний вид изображен на фото), надо исходить из того, что в инструкции по монтажу рекомендуется приобрести стандартный агрегат, имеющий в минуту пропускную способность порядка 40 литров, а сила напора должна составлять 6 метров. Эти параметры принято учитывать при разработке проектной документации по расположению теплого пола в доме. В квартирах многоэтажных зданий водяные системы устанавливать нельзя.

Длина труб и способы их монтажа

Существует несколько правил относительно особенностей укладки труб для водяного пола:

1. Когда выполняется укладка труб теплого пола на поверхности перекрытия, обычно используют два популярных способа, один из которых получил название «спираль», а второй – «змейка». Профессионалы считают, что для больших площадей лучшим вариантом является спираль, в то время как для небольших комнат следует применять змейку.
2. Прежде, чем приступать к проведению расчетов, следует нарисовать на бумаге план размещения. Существует правило: вне зависимости от способа укладки максимальная длина контура теплого пола, если задействуется труба диаметром 16 миллиметров, не должна превышать 65 метров. При монтаже 20-миллиметровой трубы, этот же параметр не может составлять более 80 метров.
3. Мастера при разработке проектов и когда производится расчет длины трубы для теплого пола, настаивают на использовании данных, полученных в результате приобретенного опыта и основанных на самых популярных решениях относительно укладки системы. Часто в инструкциях по монтажу теплого водяного пола своими силами рекомендуется увеличивать максимальную длину замкнутого контура на 20 метров, но, как показала практика, эффективность системы в результате станет меньше.
4. Если планируется установка в одном помещении нескольких замкнутых систем, тогда максимальная длина трубы теплого пола в каждой из них должна быть одинаковой и их следует отделять от соседних контуров демпферной лентой, чтобы не допустить взаимодействия друг на друга.
5. Когда выполняется расчет труб, необходимо учитывать, что около стен, выходящих одной стороной на улицу, промежуток между витками нужно уменьшить в два раза. В результате этого удается сбалансировать обогрев холодных участков.

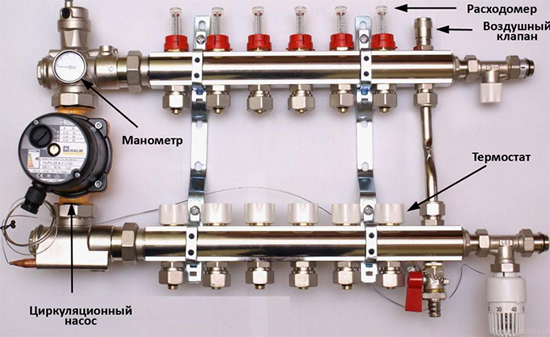

6. Затем при помощи расчетов определяют количество контуров, приходящихся на один смесительный узел – обычно их бывает до 8, но в некоторых системах встречается и 12. Опытные мастера поступают следующим образом: они покупают уже готовые узлы, по общей стоимости практически не отличающиеся от цен на комплектующие изделия. Подобные системы выпускают заранее рассчитанными на конкретное число контуров, а для определения длины труб учитывают их диаметр.
7. Длина петли теплого пола определяется расчетами. При этом нужно учитывать, что шаг менее 80 миллиметров на практике реализовать трудно по причине небольшого радиуса изгиба труб. Что касается петли более 250 миллиметров, то такие ее параметры приведут к неравномерному прогреву напольного покрытия.
8. Самостоятельно производить расчеты при отсутствии опыта и навыков нежелательно. Для разработки проекта водяного пола с обогревом следует пригласить специалиста. Сделанные профессионалом правильные расчеты позволяют качественно расположить нагревательные элементы и смонтировать отопительную систему. В результате получится эффективный пол, который прослужит несколько десятков лет. Даже опытнейшие мастера не рискуют производить вычисления, так как для этого требуются специальные знания по трубопроводным системам и теплопроводности.
