Расчет гравитационной системы отопления частного дома - схема

Процесс монтажа и подключения системы теплоснабжения для многих хозяев несет в себе множество вопросов и сложностей, не говоря уже о терминологии, используемой в таком строительстве. Поэтому следует более подробно расписать, что такое гравитационная система отопления частного дома, поскольку такие варианты систем очень широко используются современными застройщиками и отличаются массой достоинств. Кроме того, следует детально рассмотреть, как должен выполняться расчет гравитационной системы отопления и какие для этого требуется выполнить мероприятия.

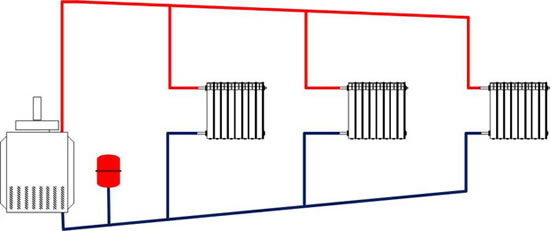

схема гравитационной системы отопления

Принцип циркуляции теплоносителя в системе

Если говорить о многоквартирных домах, то в таких постройках циркуляция воды в системе отопления обусловлена перепадом давления, образующимся между трубопроводами подвода и отвода. Абсолютно логично, что если давление в одной трубе превышает давление в другой, то это неизбежно заставит воду, находящуюся в контуре, двигаться.

Однако с частными домами дело обстоит иначе. В этих сооружения отопительные системы очень часто функционируют в автономном режиме, а основным источником энергии в таких системах обычно является электричество, иногда – твердые виды топлива. Этот вариант предусматривает движение воды, которое осуществляется за счет работы отопительного насоса циркуляции, оборудованного электрическим мотором с небольшой мощностью в 100 Вт.

Но применение такого современного оборудования можно позволить себе далеко не всегда, кроме того, подобные механизмы появились на строительном рынке сравнительно недавно.

Ранее основным видом теплоснабжения выступала гравитационная система отопления схема которой подробно отображает весь процесс циркуляции теплоносителя. В этом случае движение воды происходило естественным образом. В данном случае речь идет о таком физическом явлении, как конвекции, когда плотность нагреваемого материала снижается, а его место занимают другие, более тяжелые по весу субстанции. Если жжет весь этот процесс проходит в ограниченном пространстве, то нагретый материал поднимается до верхней точки.

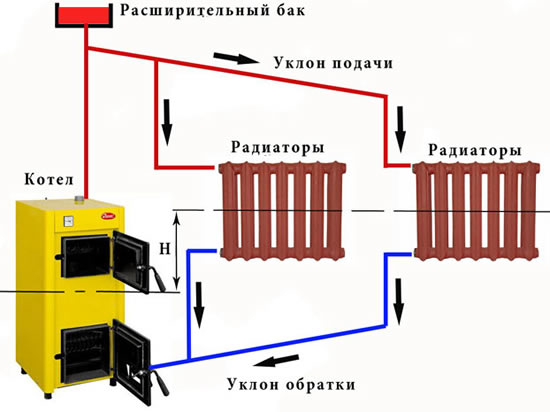

двухтрубная гравитационная система отопления

Для того чтобы использовать подобный механизм работы эффективно, требуется оборудовать специальный контур, имеющий соответствующую форму, и благодаря принципу конвекции теплоноситель будет двигаться по кругу непрерывно.

Если говорить более простым языком, схема гравитационной системы отопления представляет собой два сосуда сообщающегося типа, которые соединены между собой в кольцо посредством трубок, или контура отопления. Первым из таких сосудов является котел, а торой представляет собой используемый отопительный прибор.

Важно помнить, что высота котла отопления, который оборудован разгонным коллектором, прямо пропорциональна скорости движущегося внутри контура теплоносителя.

Нагретая котлом вода поступает вверх, а на ее место приходит более холодная вода, поступившая из батареи, где она постепенно нагревается. Затем заново прогретый теплоноситель снова движется к радиатору, а на его место поступает уже охлажденный. Именно в этом и состоит суть естественной циркуляции, так как эти циклы являются бесконечными и не требует какого-либо человеческого вмешательства.

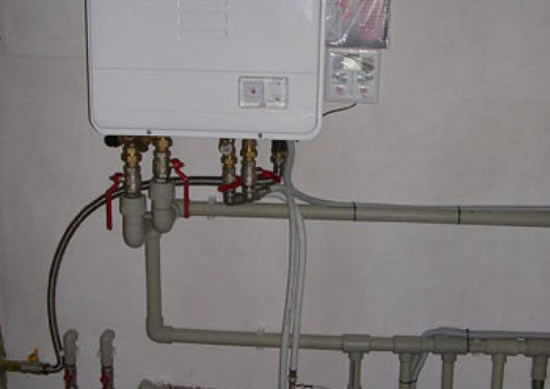

закрытая гравитационная система отопления

Для того чтобы подобная закрытая гравитационная система отопления имела большую скорость циркуляции теплоносителя, стоит принять во внимание следующие моменты:

  • котел нагрева требуется разместить по возможности ниже относительно приборов отопления, а при наличии подвального помещения будет лучше установить его именно там;
  • высота расположения разгонного коллектора может быть разной, этот механизм может располагаться как прямо под потолком, так и еще выше, например, в чердачном помещении. В том же месте должен устанавливаться и отопительный бак расширения;
  • улучшить циркуляцию воды позволит также устройство определенного уклона от бака к котлу, так как оптимальная схема гравитационной системы отопления предусматривает движение остывшей воды именно по такому принципу.
Не стоит также забывать и о том, что на то, какой будет скорость циркуляции теплоносителя в системе, влияют два параметра: это перепад внутри контура, а также показатель гидравлического сопротивления.

Это сопротивление зависит от ряда факторов, в частности:

  • от того, каким будет диаметр розлива, поскольку большой показатель сделает движение воды внутри контура более свободным;
  • от того, сколько изгибов и ответвлений имеет сам контур. В том случае, если таких поворотов много, то сопротивление будет больше, что и объясняет стремление многих застройщиков по возможности смонтировать контур максимально прямым;
  • от того, какой объем запорной арматуры имеется в системе, так как любой из этих элементов, включая вентили, задвижки и т.п. влияет на гидравлическое сопротивление.

Поэтому можно сделать вывод, что применение в контуре отопления любых запорных элементов должно быть выполнено так, чтобы в открытом состоянии между ними оставался просвет, в наибольшей степени совпадающий с трубным просветом. Гораздо правильнее будет использовать современный вентиль шарового типа, так как изгибы вентиля сложной винтовой формы будут способствовать лишь еще большей потере напора воды, а шаровой образец позволит свести гидравлическое сопротивление к минимуму.

схема гравитационной системы отопления

Традиционные отопительные системы гравитационного типа монтируются открытыми. Их бак расширения не является герметичным, что дает ему возможность не только вмещать в себя излишки теплоносителя, но и собирать весь ненужный воздух, вытесненный системой. При этом в том случае, если уровень воды падает, то она просто поступает в этот расширительный бак.

Технические особенности гравитационной отопительной системы

Такой вариант устройства системы отопления отличается своими нюансами и обладает множеством очевидных и неоспоримых достоинств, к которым принято относить следующие:

  • подобная система циркуляции способна самостоятельно регулировать процесс работы и распределять теплоноситель внутри контура именно так, как того требует схема;
  • стойкость к любым механическим повреждениям, что обусловлено прочностью контура и используемых труб. Конструкция не имеет каких-либо быстро изнашивающихся деталей, благодаря чему двухтрубная гравитационная система отопления, являющаяся традиционной, может исправно функционировать более полувека без необходимости проведения никаких ремонтных работ;
  • абсолютная автономность работы, что является очень важным преимуществом. Данная система не зависит от того, включена ли электроэнергия или нет, что позволяет избежать различных непредвиденных ситуаций;
  • сконструировать такое отопление собственноручно несложно, так как устройство контура и его схема будут предельно понятны даже малоопытному хозяину. В случае трудностей всегда можно изучить различные фотоматериалы, которые можно найти у специалистов, занимающихся сборкой и подключением оборудования такого типа.

Так или иначе, у традиционной системы теплоснабжения гравитационного типа имеются и некоторые отрицательные стороны, которые также нельзя не упомянуть:

  • инерционные показатели этого оборудования будут очень большими. Это значит, что для полного нагрева ему потребуется очень большое количество времени с момента розжига котла;
  • несмотря на то, что разводка труб является предельно простой, стоимость такого оборудования довольно высока. Толстая труба, применяемая для монтажа, имеет весьма немалую цену;
  • в том случае, если система будет подключена не совсем правильно, то это станет причиной большой разницы в температуре между батареями отопления;
  • в связи с тем, что скорость циркуляции воды является низкой, то существует потенциальный риск замораживания бака расширения и той части контура, которая располагается в чердачном помещении.

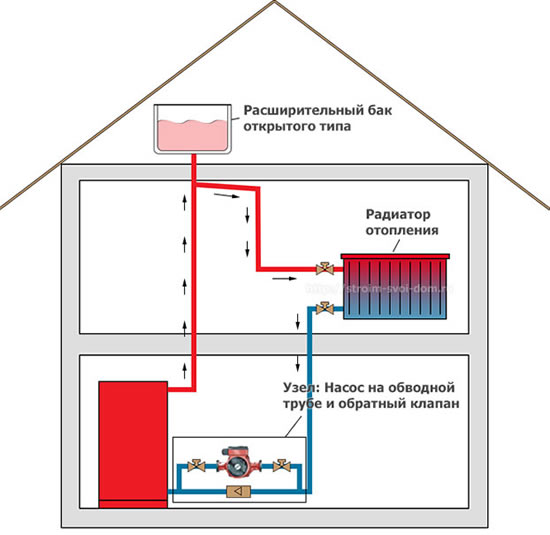

Альтернативный способ устройства отопления

Все вышеуказанные особенности совершенно не означают, что естественные и принудительные системы циркуляции не могут функционировать в совокупности.

Так, очень правильным решением будет следующий вариант монтажа:

  1. Создается проект отопительной системы, работающей по гравитационному типу.
  2. На участке перед котлом в контуре монтируется вентиль, но делать это нужно так, чтобы не снизить сечение трубы.
  3. Вентильный обвод врезается меньшим диаметром трубы, а после этого на обводе устраивается насос циркуляции. По мере необходимости его вполне можно отделить от основной системы при помощи двух вентилей. Далее на промежутке перед насосом требуется смонтировать грязевик.

Подобный вариант обустройства системы теплоснабжения будет отличаться неоспоримыми преимуществами, а именно:

  • нагрев всех приборов отопления будет выполняться гораздо более равномерно;
  • время на обогрев комнат после включения котла потребуется намного меньше по сравнению стандартным принципом работы оборудования.

При этом нет никакой необходимости обустраивать такой вариант отопления по закрытому типу, так как мощности насоса вполне хватит для того, чтобы функционировать и без большого давления.

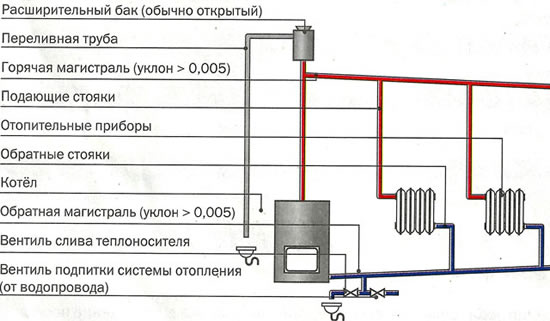

двухтрубная гравитационная система отопления

При условии отключения электроэнергии достаточно лишь отключить насос и открыть специальный вентиль на байпасе. В этом случае работа системы будет продолжаться уже по принципу гравитационной.

Вариант разводки батарей отопления

Схема разводки радиаторов, отличающаяся относительной простотой и надежностью, может быть следующей:

  1. В конце коллектора разгона на помещении чердака устанавливается расширительный бак, от которого, в свою очередь, и должен начинаться идущий под неизменным уклоном розлив диаметром от 40 до 50 мм.
  2. Контур возврата располагается по всему периметру пола на первом этаже.

    Несмотря на тот факт, что для большей эффективности оборудования специалисты рекомендуют устанавливать нижний розлив в подвальном помещении, тем не менее, делать это следует лишь тогда, когда точно известно, что температура в этом месте не опускается ниже 0° даже при условии неработающего котла. Однако если в состав теплоносителя входят такие элементы, как, например, антифриз или тосол, то беспокоится не о чем.

  3. Если существует реальная возможность определить розливы на чердаке и в подвале, то это однозначно будет отвечать нормам эстетики, поскольку, как известно, массивная и толстая труба вряд ли сможет украсить жилище и гармонично вписаться в его интерьер.

Таким образом, можно сказать, что монтаж гравитационной системы теплоснабжения не несет в себе чрезмерных трудностей и вполне может быть выполнен собственными силами.

Однако в случае возникновения неполадок или для выполнения расчета мощности рекомендуется все же обратиться за советом к специалистам, способным оказать нужную помощь в ремонте оборудования, а также предоставить различные фото образцов устройства таких систем и подробные материалы по их правильному подключению.
