Расчет объема системы отопления, включая радиаторы

Домовладельцы обычно интересуются методами, как рассчитать объем системы отопления при ее ремонте или реконструкции. Проще всего сделать расчет объема системы отопления можно при помощи расчетов с использованием формул и таблиц, которыми в своей работе пользуются специалисты в области теплотехники.

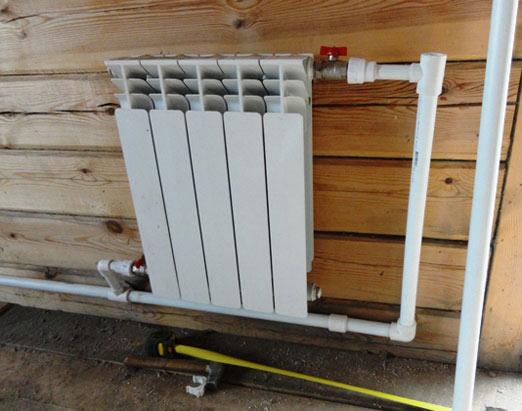

объем радиатора отопления

Согласно этой информации, объем:

  • одного погонного метра трубы, имеющей диаметр 15/32 миллиметра, составляет 0,177/0,8 литра;
  • объем батареи отопления из алюминия (точнее одной секции) - 0,45 литра жидкого теплоносителя;
  • одна секция старого/нового чугунного радиатора содержит 1/1,75 литра.

Делаем расчет объема системы отопления по формуле

Перед тем, как приступить к монтажу циркуляционного насоса или расширительного бачка, непременно следует сделать расчет объема системы отопления. Чтобы получить правильный результат, необходимо суммировать объемы всех элементов отопительной конструкции, а именно котла, радиаторов и трубопроводов.

Формула, позволяющая выполнить расчет емкости системы отопления и ее элементов, выглядит так:

V = (VS х Е): d, где

V - означает объем расширительного бачка;

VS - объем системы отопления расчет для которой делается с учетом котла, трубопровода, батарей и теплообменника;

Е - коэффициент расширения горячего теплоносителя;

d – показатель эффективности емкости, которую планируется установить в отопительную конструкцию.

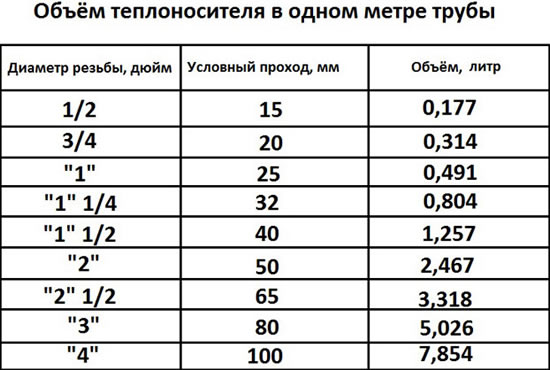

объем системы отопления расчет

Как посчитать коэффициент расширения

Когда производится расчет объема системы отопления, следует обратить внимание на коэффициент расширения используемой в качестве теплоносителя жидкости. Данный параметр может характеризоваться двумя значениями, зависящими от типа устанавливаемого отопительного оборудования.

В том случае, когда в отопительной системе в качестве теплоносителя будет задействована вода, тогда коэффициента расширения равен 4%, а, если этиленгликоль - 4,4%.

Существуют другие, не такие точные способы как посчитать объем системы отопления. Например, можно использовать показатель мощности теплоагрегата: предполагается, что 1 кВт соответствует 15 литрам теплоносителя. Таким, образом, чтобы узнать приблизительную емкость всех элементов отопительной конструкции, необходимо знать мощность системы теплоснабжения.

Часто знать точнейший объем радиатора отопления, котла, трубопровода не требуется.

В качестве примера будет рассмотрен конкретный случай. Суммарная мощность всей отопительной конструкции составляет 60 кВт, тогда ее общий объем рассчитывается следующим образом: VS = 60х15 = 900 литров.

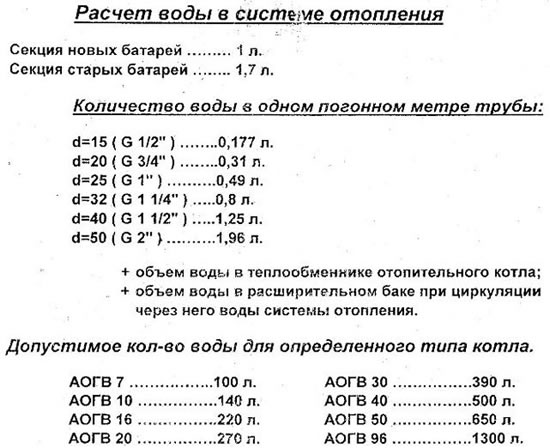

как рассчитать объем системы отопления

Непременно нужно учитывать, что установка современных элементов системы теплоснабжения, таких как батареи, трубы, котел, в некоторой мере способствуют снижению ее общего объема. Подробная информация относительно того, какова емкость радиатора отопления или других составляющих отопительной конструкции содержится в технической документации, прилагаемой производителями к своим изделиям.

Полезно знать о емкости системы отопления

Когда владелец дома или квартиры завершил расчеты и теперь знает объем системы обогрева своего жилья, ему необходимо обеспечить правильную закачку жидкости в закрытую отопительную конструкцию.

На сегодняшний день имеется два варианта решения данной проблемы:

  1. Использование насоса. Можно задействовать насосное оборудование, используемое при поливе приусадебного участка. При этом надо обращать внимание на показатели манометра (см. фото этого прибора) и открыть воздухоотводные элементы системы теплоснабжения.
  2. Самотек. Во втором случае заполнение отопительной системы производят из самой верхней точки конструкции. Открыв кран для слива, можно увидеть момент, когда из него начнет вытекать теплоноситель.
