Расчет тепловых нагрузок на отопление, методика и формула расчета

На начальном этапе обустройства системы теплоснабжения любого из объектов недвижимости выполняется проектирование отопительной конструкции и соответствующие вычисления. Обязательно следует произвести расчет тепловых нагрузок, чтобы узнать объемы потребления топлива и тепла, необходимые для обогрева здания. Эти данные требуются, чтобы определиться с покупкой современного отопительного оборудования.

Тепловые нагрузки систем теплоснабжения

Понятие тепловая нагрузка определяет количество теплоты, которое отдают приборы обогрева, смонтированные в жилом доме или на объекте другого назначения. До того, как установить оборудование, данный расчет выполняют, чтобы избежать излишних финансовых расходов и других проблем, которые могут возникнуть в процессе эксплуатации отопительной системы.

Зная основные рабочие параметры конструкции теплоснабжения можно организовать эффективное функционирование обогревательных приборов. Расчет способствует реализации задач, стоящих перед отопительной системой, и соответствие ее элементов нормам и требованиям, прописанным в СНиПе.

Когда вычисляется тепловая нагрузка на отопление, даже малейшая ошибка может привести к большим проблемам, поскольку на основании полученных данных в местном отделении ЖКХ утверждают лимиты и другие расходные параметры, которые станут основанием для определения стоимости услуг.

Общая величина тепловой нагрузки на современную отопительную систему включает в себя несколько основных параметров:

• нагрузку на конструкцию теплоснабжения;
• нагрузку на систему обогрева пола, если она планируется к установке в доме;
• нагрузку на систему естественной и/или принудительной вентиляции;
• нагрузку на систему горячего водоснабжения;
• нагрузку, связанную с различными технологическими нуждами.

Характеристики объекта для расчета тепловых нагрузок

Правильно расчетная тепловая нагрузка на отопление может быть определена при условии, что в процессе вычислений будут учтены абсолютно все, даже малейшие нюансы.

Перечень деталей и параметров довольно обширен:

• назначение и тип объекта недвижимости. Для расчета важно знать, какое здание будет обогреваться - жилой или нежилой дом, квартира. От типа постройки зависит норма нагрузки, определяемая компаниями, поставляющими тепло, а, соответственно, расходы на теплоснабжение;
• архитектурные особенности. Во внимание принимаются габариты таких наружных ограждений, как стены, кровля, напольное покрытие и размеры оконных, дверных и балконных проемов. Немаловажными считаются этажность здания, а также наличие подвалов, чердаков и присущие им характеристики;
• норма температурного режима для каждого помещения в доме. Подразумевается температура для комфортного пребывания людей в жилой комнате или зоне административной постройки;
• особенности конструкции наружных ограждений, включая толщину и тип стройматериалов, наличие теплоизоляционного слоя и используемая для этого продукция;
• назначение помещений. Эта характеристика особо важна для производственных зданий, в которых для каждого цеха или участка необходимо создать определенные условия относительно обеспечения температурного режима;
• наличие специальных помещений и их особенности. Это касается, например, бассейнов, оранжерей, бань и т.д.;
• степень техобслуживания. Наличие/отсутствие горячего водоснабжения, централизованного отопления, системы кондиционирования и прочего;
• количество точек для забора подогретого теплоносителя. Чем их больше, тем значительнее тепловая нагрузка, оказываемая на всю отопительную конструкцию;
• количество людей, находящихся в здании или проживающих в доме. От данного значения напрямую зависят влажность и температура, которые учитываются в формуле вычисления тепловой нагрузки;
• прочие особенности объекта. Если это промышленное здание, то ими могут быть, количество рабочих дней на протяжении календарного года, число рабочих в смену. Для частного дома учитывают, сколько проживает в нем людей, какое количество комнат, санузлов и т.д.

Расчет нагрузок тепла

Выполняется расчет тепловой нагрузки здания относительно отопления на этапе, когда проектируется объект недвижимости любого назначения. Это требуется для того, чтобы не допустить лишние денежные траты и правильно выбрать отопительное оборудование.

При проведении расчетов учитывают нормы и стандарты, а также ГОСТы, ТКП, СНБ.

В ходе определения величины тепловой мощности во внимание принимают ряд факторов:

• степень теплопотерь наружных ограждений;
• мощность, необходимая для подогрева теплоносителя;
• количество тепловой энергии, требуемое для нагрева воздуха для принудительной приточной вентиляции;
• тепло, которое нужно для подогрева воды в бане или бассейне;
• возможное дальнейшее расширение обогревательной системы. Это может быть создание отопления в мансарде, на чердаке, в подвале или в различных пристройках и строениях.

Расчет тепловых нагрузок здания с определенной степенью запаса необходимо, чтобы не допустить в дальнейшем лишних финансовых расходов.

Наиболее необходимость таких действий важна при обустройстве теплоснабжения загородного коттеджа. В таком объекте недвижимости монтаж дополнительного оборудования и других элементов отопительной конструкции обойдется невероятно дорого.

Особенности расчета тепловых нагрузок

Расчетные величины температуры и влажности воздуха в помещениях и коэффициенты теплопередачи можно узнать из специальной литературы или из технической документации, прилагаемой производителями к своей продукции, в том числе и к теплоагрегатам.

Стандартная методика расчета тепловой нагрузки здания для обеспечения его эффективного обогрева включает последовательное определение максимального потока тепла от обогревательных приборов (радиаторов отопления), максимального расхода тепловой энергии в час. Также требуется знать общий расход тепловой мощности в течение определенного периода времени, например, за отопительный сезон.

Расчет тепловых нагрузок, в котором учитывается площадь поверхности приборов, участвующих в тепловом обмене, применяют для разных объектов недвижимости. Такой вариант вычислений позволяет максимально правильно рассчитать параметры системы, которая обеспечит эффективный обогрев, а также произвести энергетическое обследование домов и зданий. Это идеальный способ определить параметры дежурного теплоснабжения промышленного объекта, подразумевающего снижение температуры в нерабочие часы.

Методы вычисления тепловых нагрузок

На сегодняшний день расчет тепловых нагрузок производится при помощи нескольких основных способов, среди которых:

• вычисление теплопотерь с использованием укрупненных показателей;
• определение теплоотдачи установленного в здании отопительно-вентиляционного оборудования;
• вычисление значений с учетом различных элементов ограждающих конструкций, а также добавочных потерь, связанных с нагревом воздуха.

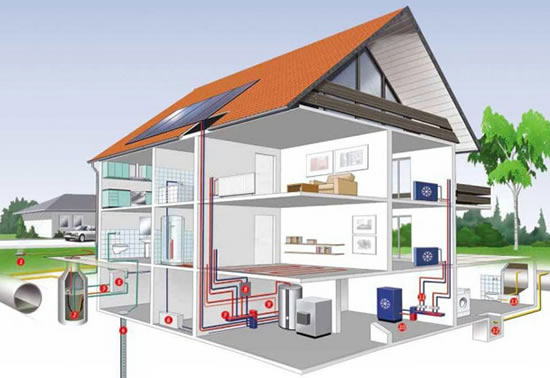

Укрупненный расчет тепловой нагрузки

Укрупненный расчет тепловой нагрузки здания используется в тех случаях, когда информации о проектируемом объекте недостаточно или требуемые данные не соответствуют действительным характеристикам.

Для проведения подобных вычислений отопления используется несложная формула:

Qmax от.=αхVхq0х(tв-tн.р. ) х10-6, где:

• α – поправочный коэффициент, учитывающий климатические особенности конкретного региона, где строится здание (применяется в том случае, когда расчетная температура отличается от 30 градусов мороза);
• q0 - удельная характеристика теплоснабжения, которую выбирают, исходя из температуры самой холодной недели на протяжении года (так называемой «пятидневки»);
• V – наружный объем постройки.

Исходя из вышеприведенных данных, выполняют укрупненный расчет тепловой нагрузки.

Виды тепловых нагрузок для расчетов

При осуществлении расчетов и выборе оборудования во внимание принимают разные тепловые нагрузки:

1. Сезонные нагрузки, имеющие следующие особенности:

   - им присущи изменения в зависимости от температуры окружающего воздуха на улице;

   - наличие отличий в величине расхода тепловой энергии в соответствии с климатическими особенностями региона местонахождения дома;

   - изменение нагрузки на отопительную систему в зависимости от времени суток. Поскольку наружные ограждения имеют теплостойкость, данный параметр считается незначительным;

   - расходы тепла вентиляционной системы в зависимости от времени суток.

2. Постоянные тепловые нагрузки. В большинстве объектов системы теплоснабжения и горячего водоснабжения они используются на протяжении года. Например, в теплое время года расходы тепловой энергии в сравнении с зимним периодом снижаются где-то на 30-35%.
3. Сухое тепло. Представляет собой тепловое излучение и конвекционный теплообмен за счет иных подобных устройств. Определяют данный параметр при помощи температуры сухого термометра. Он зависит от многих факторов, среди которых окна и двери, системы вентиляции, различное оборудование, воздухообмен, происходящий за счет наличия щелей в стенах и перекрытиях. Также учитывают количество людей, присутствующих в помещении.
4. Скрытое тепло. Образуется в результате процесса испарения и конденсации. Температура определяется при помощи влажного термометра. В любом по назначению помещении на уровень влажности влияют:

   - численность людей, одновременно находящихся в помещении;

   - наличие технологического или другого оборудования;

   - потоки воздушных масс, проникающих сквозь щели и трещины, имеющиеся в ограждающих конструкциях здания.

Регуляторы тепловых нагрузок

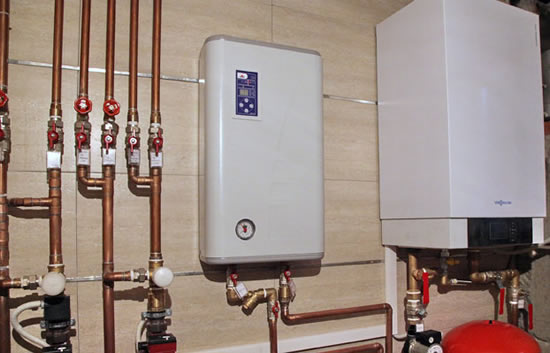

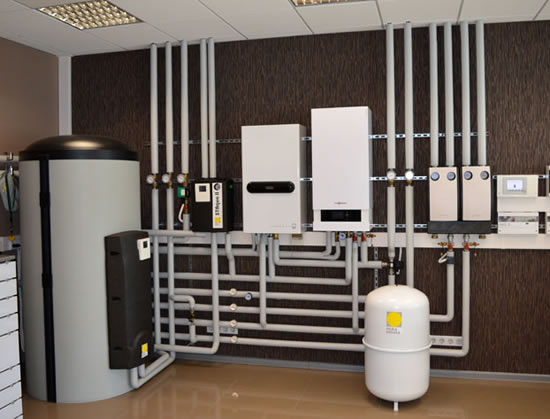

В комплект современных котлов промышленного и бытового назначения входят РТН (регуляторы тепловых нагрузок). Эти устройства (см. фото) предназначаются для поддержки мощности теплоагрегата на определенном уровне и не допускают скачков и провалов во время их работы.

РТН позволяют экономить на оплате за отопление, поскольку в большинстве случаев существуют определенные лимиты и их нельзя превышать. Особенно это касается промпредприятий. Дело в том, что за превышение лимита тепловых нагрузок следует наложение штрафных санкций.

Самостоятельно сделать проект и произвести расчеты нагрузки на системы, обеспечивающие отопление, вентиляцию и кондиционирование в здании, довольно сложно, поэтому данный этап работ, как правило, доверяют специалистам. Правда, при желании можно выполнить вычисления самостоятельно.

Нагрузки на ГВС и вентиляцию

Обычно расчет тепловой нагрузки на ГВС, отопление и вентиляцию осуществляют в комплексе. Вентиляция относится к сезонным нагрузкам и предназначается для замены уже отработанных воздушных масс на чистый воздух и для нагрева его до определенной температуры.

Формула для расчета нагрузки по системе вентиляции выглядит следующим образом:

Qв.=qв.V(tн.-tв.), где:

qв. - удельный показатель;

tн. и tв - температура воздуха снаружи здания и внутри его;

V - наружный объем постройки.

Когда рассчитывается на горячее водоснабжение тепловая нагрузка формула выглядит так:

Qгвс.=0,042rв(tг.-tх.)Пgср, где:

tг.-tх - температура горячей воды и холодной;

r - плотность воды;

в - отношение между максимальной нагрузкой и средней, которую определяют по ГОСТу;

П – предполагаемое количество потребителей горячего водоснабжения;

Gср - средний расход горячей воды.

Комплексный расчет тепловой нагрузки

Помимо теоретического решения вопросов, касающихся тепловых нагрузок, при проектировании выполняется ряд практических мероприятий. В состав комплексных теплотехнических обследований входит термографирование всех конструкций здания, включая перекрытия, стены, двери, окна. Благодаря данной работе удается определить и зафиксировать различные факторы, оказывающие влияния на потери тепла дома или промышленной постройки.

Тепловизионная диагностика наглядно показывает, каким будет реальный перепад температур при прохождении конкретного количества теплоты через один «квадрат» площади ограждающих конструкций. Также термографирование помогает определить

расход тепла при определенных температурных условиях.

Благодаря теплотехническим обследованиям получают самые достоверные данные, касающиеся тепловых нагрузок и потерь тепла для конкретного здания в течение определенного временного периода. Практические мероприятия позволяют наглядно продемонстрировать то, что теоретические расчеты не могут показать – проблемные места будущего сооружения.

Из всего вышеизложенного можно сделать вывод, что расчеты тепловых нагрузок на ГВС, отопление и вентиляцию, аналогично гидравлическому расчету системы отопления, очень важны и их непременно следует выполнить до начала обустройства системы теплоснабжения в собственном доме или на объекте другого назначения. Когда подход к работе выполнен грамотно, безотказное функционирование отопительной конструкции будет обеспечено, причем без лишних затрат.
