Расширительный бак открытого типа для отопления - виды, типы, применение

Расширительные баки для систем теплоснабжения устанавливают для компенсации температурных изменений объема теплоносителя в замкнутых системах теплоснабжения. Еще в школе на уроках физики изучают, что вода при нагревании существенно увеличивает удельный объем, а поскольку контур замкнут, то ему необходимо куда-то деваться. Бак не только примет излишнюю жидкость, образовавшуюся при нагревании, но и восполнит ее недостаток при охлаждении.

Когда расширительное устройство отсутствует, в случае повышения температуры гидравлическое давление в системе возрастает и поскольку вода обладает несжимаемостью, становится возможным разрушение отопительной конструкции.

Особенности применения расширительного бака

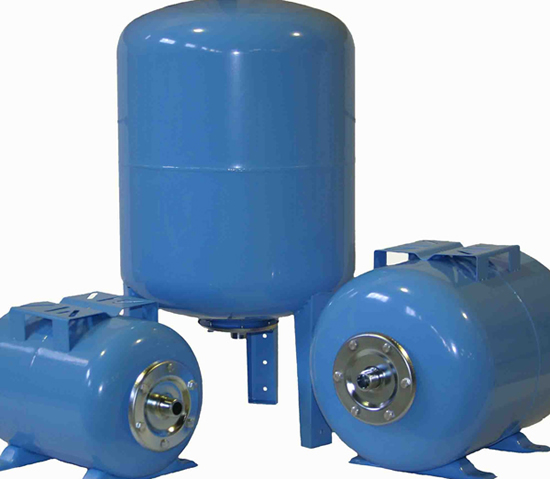

Применение расширительного бака, такого как на фото, обосновано тем, что нагрев воды на 10 градусов приводит к увеличению ее объема на 0,3%. Таким образом, когда температура теплоносителя в системе возрастает с 10-15°С до 80-95°С, тогда ее объем станет больше примерно на 2,4-2,8%. При количестве жидкости в системе, равной 100 – 300 литрам, разница может достичь от 2,5 до 8 литров воды. А это немалое количество теплоносителя, который спрятать в трубах и радиаторах невозможно.

Требуется дополнительная емкость, а точнее расширительный бак достаточного объема и подходящего типа. В него при нагревании будет направляться излишняя вода и наоборот из устройства в систему станет поступать теплоноситель в случае охлаждения жидкости.

Назначение расширительного бачка

Расширительное устройство необходимо:

• для временного удаления избытка теплоносителя из системы при нагревании воды и для водостока, когда превышен максимальный уровень бака;
• для возврата теплоносителя в отопительную систему при его охлаждении;
• для поддержания в контуре необходимого гидростатического давления путем регулировки объема воды;
• для накопления и удаления воздуха и паров из жидкого теплоносителя, которые начинают появляться в процессе его нагрева. Так в воде содержится некий объем воздуха: он составляет на один литр до 40 миллиграммов. Когда вода прогревается, почти 90% этого воздуха имеет вид пузырьков. Расширительный бак отводит лишний воздух в атмосферу.

Типы расширительных баков

В зависимости от особенности конструкционного решения эти устройства бывают следующих типов:

• открытый расширительный бак для отопления;
• закрытый расширительный бак со сменной или несменной (диафрагменной) мембраной.

Открытые расширительные баки

Расширительный бак открытого типа для отопления имеет преимущества и недостатки. Эти устройства монтируют в верхней точке отопительной конструкции (главного стояка), как правило, в чердачных помещениях и они представляют собой емкость цилиндрической или прямоугольной формы открытого или полуоткрытого вида. Чаще всего бак выглядит как параллелепипед, сделанный из листовой стали и обязательно теплоизолированный от окружающего воздуха.

В расширительные баки для отопления открытого типа на определенном уровне вваривают или другим способом прикрепляют контрольную трубу, предназначенную для слива жидкости в канализацию или на улицу в случае превышения допустимого уровня.

Недостатки, которые имеет расширительный бак открытого типа для отопления – это, прежде всего, его открытость (контакты с атмосферным воздухом) и большие размеры. Поскольку устройство открыто или полуоткрыто, отмечается значительная испаряемость воды из системы теплоснабжения, а значит, требуется постоянный контроль над уровнем теплоносителя. В случае его недостатка следует своевременно пополнять объемы жидкости.

Наличие открытой конструкции у расширительного бака приводит к дополнительному поступлению воздуха в отопительную систему, что вызывает повышенную коррозию отдельных ее элементов. Следует отметить, что такого типа устройства сейчас можно встретить в жилых постройках, эксплуатируемых на протяжении не одного десятка лет.

Чтобы смонтировать расширительный бак для отопления открытого типа и обеспечить его надежную теплоизоляцию потребуются дополнительные усилия и финансовые расходы, поскольку необходимо укрепление перекрытия и покупка материалов для утепления и прочее.

Закрытые расширительные баки

Закрытый мембранный расширительный бак системы отопления для конструкций, обеспечивающих теплоснабжение, представляет собой металлическую закрытую емкость, имеющую овальную или шарообразную форму. Внутри устройства располагаются две камеры, разграниченные герметичной мембраной. Одна из них предназначается для жидкого теплоносителя, вторая является воздушной – в ней имеется клапан, в функции которого входит поддержание в камере давления на нужном уровне.

Когда первая камера заполняется носителем тепла, мембрана начинает прогибаться и тем самым в воздушной части бака создается избыточное давление. Когда данный параметр достигает определенного уровня, клапан приоткрывается и воздух покидает камеру.

Расширительные устройства мембранного типа выпускают в двух конструкционных решениях:

• в несменном варианте - с диафрагменной мембраной;
• в сменном варианте - баки фланцевого типа.

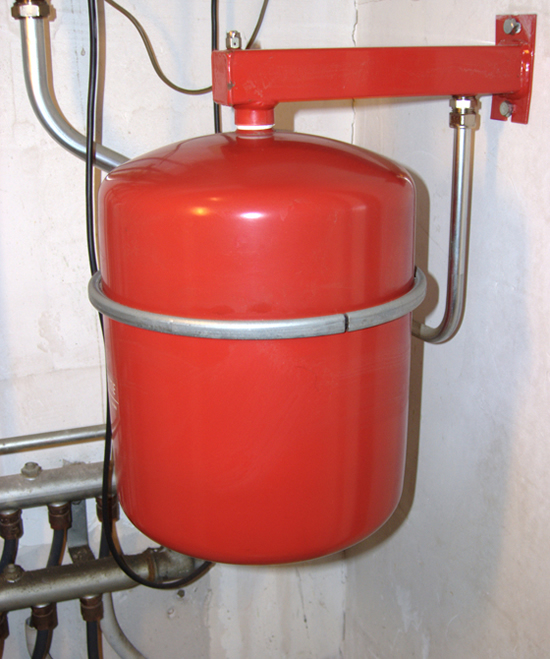

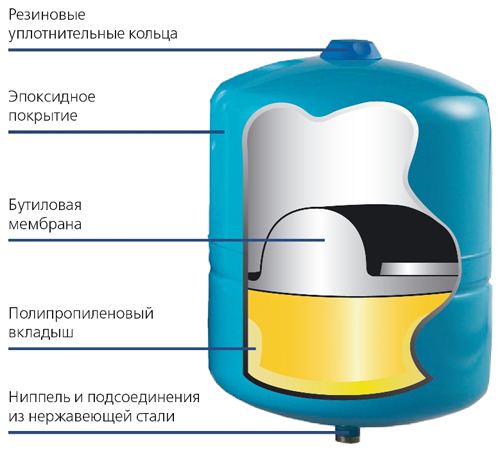

Расширительные бачки диафрагменного типа состоят из двух частей корпуса, который изготавливают из углеродистой стали методом глубокой холодной штамповки. По периметру двух камер в процессе сборки закрепляют мембрану. Изнутри поверхность бака покрыта влагостойкой эпоксидной краской, а снаружи – эмалью, часто красного цвета.

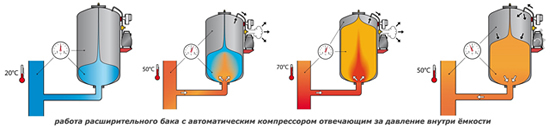

Изначально вторая часть закрытого расширительного устройства заполнена воздухом таким образом, что он полностью на 100% занимает его объем. В процессе нагрева теплоносителя его излишки поступают в жидкостную камеру, а воздушная часть в это время сжимается. В ней возрастает давление, регулирующее объем жидкости в системе теплоснабжения. Некоторые производители заполняют воздушную камеру азотом под давлением, которое равно давлению воды в отопительной системе.

Фланцевого типа мембранный бак оснащают сменной мембраной, горловину которой закрепляют к конструкции отопления при помощи сланца с патрубком. У такого расширительного устройства отсутствует соприкосновение теплоносителя с внутренними стенками, поскольку жидкость поступает только в мембрану. По этой причине нет смысла использовать особое покрытие для внутренней части. При необходимости мембрану можно сменить на новое изделие.

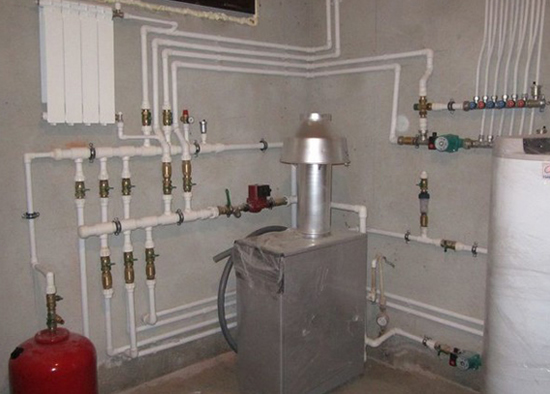

Монтировать расширительный бачок такого типа удобно – его разрешается устанавливать в непосредственной близости от нагревательного котла (современные небольшие по мощности агрегаты выпускают, в том числе, с встроенными расширительными устройствами).

Расширительные баки закрытого типа обладают следующими достоинствами:

• теплоноситель в них не контактирует с воздухом. В результате жидкость из них не испаряется, а трубы и радиаторы не окисляются;
• вероятность перелива воды через край устройства приближается к нулю (если установлен расширительный бачок для отопления открытого типа это происходит довольно часто);
• удобный монтаж практически в любом месте (за исключением трубопровода сразу за насосом);
• низкая вероятность образования воздушных пробок;
• безопасность при эксплуатации и надежность в работе при небольших финансовых расходах.

При расчете бака нужно учитывать ряд моментов:

• объем устройства зависит от емкости отопительной системы;
• когда для теплоснабжения требуется высокая температура, устанавливают изделие большего объема;
• чем меньше разница в высоте между местом монтажа бака и наивысшей точкой системы, тем меньшей емкости бак можно использовать.
