Размеры алюминиевых радиаторов отопления, объем секции, предварительные расчеты

Современные радиаторы отопительные из алюминиевого сплава уже стали привычными, поскольку их можно встретить не только в жилых помещениях, но и в общественных зданиях. Это стало возможным благодаря их красивому внешнему виду, легкому весу, а кроме того, они очень быстро нагреваются. Но при выборе данных батарей специалисты рекомендуют ознакомиться с их ассортиментом и грамотно определить размеры алюминиевых радиаторов отопления, таких как на фото. Какими же бывают их параметры и характеристики?

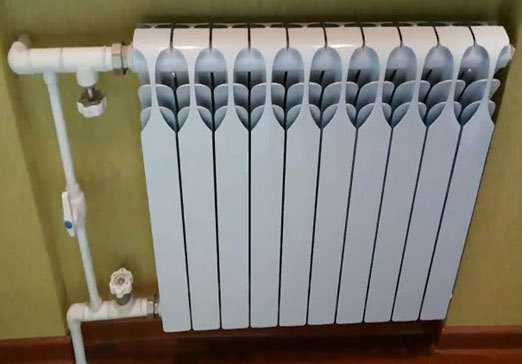

объем секции алюминиевого радиатора

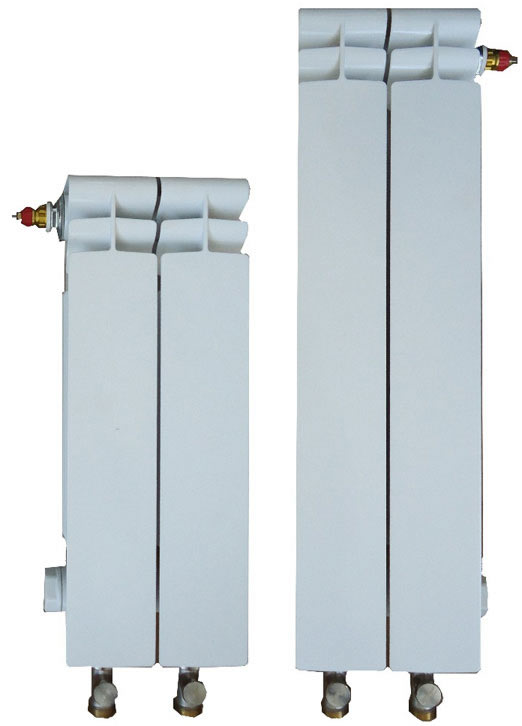

На что влияют размеры алюминиевых радиаторов отопления

Одним из важнейших параметров считается промежуток между осями радиаторов. Чаще всего в продаже можно встретить алюминиевые приборы, у которых расстояние между двумя коллекторами – нижним и верхним составляет 350 или 500 миллиметров. Правда, имеются изделия с показателем, равным 200, 400, 600, 700 и даже 800 миллиметров.

Размеры алюминиевых радиаторов по длине практически не имеют ограничений. Чем батарея длиннее, тем ее мощность выше. Чтобы достичь требуемого уровня мощности, необходимо приобрести определенное количество отопительных секций.

Общая протяженность прибора зависит от нужной для обогрева помещения мощности, от того, какие размеры батарей отопления, секции и теплоотдача.

Для состыковки отдельных элементов алюминиевого радиатора с трубопроводами отопительной конструкции, пользуются монтажным комплектом для установки, в который входят:

  • специальные кронштейны для навешивания батареи на стену в количестве 2-4 штуки;
  • кран Маевского – устройство для стравливания воздуха, попавшего в систему;
  • ключ, предназначенный для крана;
  • проходные радиаторные пробки с диаметром в 3/4 или ½ правого или левого типа;
  • заглушки для отопительного прибора, их еще называют глухими пробками;
  • иногда также имеются дюбеля, чтобы закрепить кронштейны.

В зависимости от типа изготовления радиатора из алюминиевого сплава, отопительный прибор бывает литым или экструзионным:

  • благодаря литью батарея становится прочной и надежной. В данном случае секции слагаются из отдельных деталей, отлитых целиком и затем собранных в единый отопительный прибор. Нижнюю его часть приваривают самой последней;
  • в процессе применения экструзионного оборудования происходит продавливание нагретого алюминиевого сплава сквозь специальную металлическую пластину, имеющую отверстия. Такой способ позволяет сделать длинный алюминиевый профиль требуемой формы. Когда он остывает, его делят на отрезки, которые соответствуют размерам прибора. Только потом приваривают верх и низ батареи. В данном случае отрегулировать радиатор по длине невозможно, а секции к нему нельзя ни прибавить, ни отнять. В продаже экструзионные приборы встречаются достаточно редко.

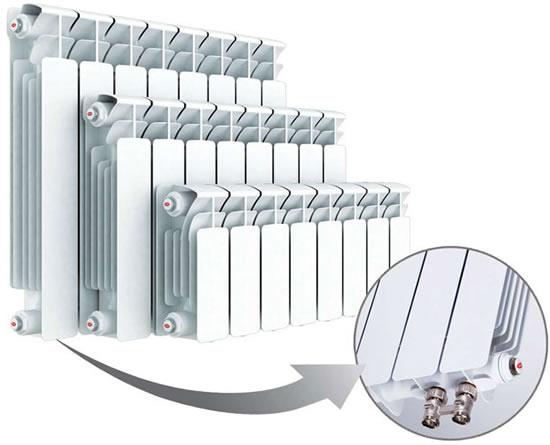

расчет алюминиевых радиаторов отопления

Параметры и размеры алюминиевых радиаторов ROVALL

Фирма, производящая алюминиевые радиаторы ТМ ROVALL, является одним из подразделений итальянского концерна Sira Group. Эта компания изготавливает батареи из алюминиевого сплава с расстоянием между двумя коллекторами, равным 200, 350 и 500 миллиметров. В комплект для их крепления, который приобретается отдельно, входят такие изделия: заглушки, переходники, для соединения секций - ниппели с прокладками и для осуществления настенного монтажа – кронштейны, а также кран Маевского.

Основные параметры алюминиевых радиаторов ROVALL:

  • допустимое рабочее давление составляет 20 бар, а при испытании - 37,5 бара;
  • максимальная температура – не более 110 °С.

У всех приборов Rovall моделей Alux 200, согласно официальным источникам компании-производителя, с расстоянием 200 миллиметров между осями, высота равна 245, а глубина – 100 миллиметров. При этом длина минимальная – 80, а максимальная – 1280 миллиметров. В свою очередь теплоотдача может составлять по - минимуму 92, а по – максимуму – 1472 ватта. Количество секций бывает от одной до 16.

У моделей радиаторов Rovall Alux 350, с расстоянием 350 миллиметров между коллекторами, высота составляет 395, а глубина – 100 миллиметров. При этом минимальная длина приборов – 80, а максимальная – 1280 миллиметров. В свою очередь теплоотдача может быть от 138 до 2208 ватт. Число секций равно от одной до 16.

У моделей приборов Rovall Alux 500, с межосевым расстоянием 500 миллиметров, высота составляет 545 миллиметров, а глубина – 100 миллиметров. При этом длина приборов минимальная – 80, а максимальная – 1280 миллиметров. В свою очередь мощность может быть по - минимуму 179, а по – максимуму – 2840 ватт. Количество секций насчитывается от одной до 16.

Параметры объема радиаторов от Climatic Control Corporation LLP

Данная компания из Великобритании выпускает отопительные алюминиевые приборы BiLUX AL, обладающие превосходной степенью теплоотдачи, и произведенные с учетом особенностей автономных отопительных систем. Площадь поверхности этих батарей значительная, а сечение вертикально расположенной трубы, когда делался расчет алюминиевых радиаторов отопления, было определено оптимально.

Предприятие, на котором изготавливают радиаторы BiLUX AL M 300 и BiLUX AL M 500 располагается в Китае. Между обеими осями коллекторов расстояние бывает 300 или 500 миллиметров. Во время производственного процесса верхние части приборов, отлитые под давлением, соединяют с днищем, которое изготавливают по специально разработанной сварочной технологии.

Когда изделия готовы, после сборки их подвергают химической и механической обработке. Только после этого алюминиевые приборы испытывают и проверяют на прочность и герметичность. Их покраска осуществляется в несколько приемов. Кроме этого, на них воздействуют электростатическим полем и одновременно напыляют эмаль, производимую на основе эпоксидных смол. Затем при нагревании до высокой температуры поверхности радиаторов полимеризируют.

Особенность приборов BiLUX AL заключается в том, что их торцы имеют особую конструкционное решение, позволяющее для прокладки использовать специальное кольцо. Материал его изготовления полностью герметизирует стыки. Ниппели для них задействуют кадмированные, в итоге вероятность протечки теплоносителя сведена к нулю.

Основные размеры алюминиевых радиаторов BiLUX AL:

  • допустимое рабочее давление составляет 16 бар, а при испытании прибора - 24 бара;
  • давление, которое способно разорвать прибор – 48 бар.

Односекционные батареи BiLUX AL M 500 с расстоянием 500 миллиметров между осями при мощности 180 ватт имеют следующие параметры (в миллиметрах):

  • высота – 570;
  • глубина – 75-80;
  • длина – 75.

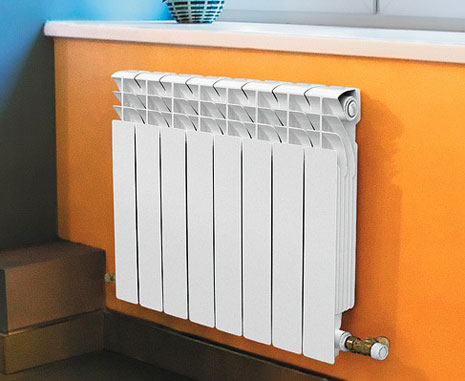

объем одной секции алюминиевого радиатора

Односекционные BiLUX AL M 300 с расстоянием 300 миллиметров между осями при мощности 128 ватт имеют следующий размер секции алюминиевого радиатора (в миллиметрах):

  • высота – 370;
  • глубина – 75-80;
  • длина – 75.

Размеры алюминиевых радиаторов от компании Fondital

Компания Fondital (Италия) выпускает алюминиевые батареи Calidor Super, приспособленные для климатических условий России и стран СНГ (см. фото). При их изготовлении во внимание принимаются европейские стандарты, такие как EN 442 и российские, согласно ГОСТу Р RU.9001.5.1.9009.

Способом их изготовления является отливка, выполняемая под высоким давлением. Окраска выполняется в два этапа: первоначально с помощью анафореза в качестве защиты наносят один слой эмали, а потом, используя порошковую эмаль, изделию придают достойный внешний вид. Монтажный комплект к радиатору покупать придется отдельно. В него входят: переходники; кронштейны; глухие пробки и кран Маевского.

размер секции алюминиевого радиатора

Между осями расстояние составляет:

  • 350 миллиметров для модели S4, у которой насчитывается 4 боковых ребра, а глубина секции равна 97 миллиметров;
  • 500 миллиметров для модели S4 и S3 (с 3 ребрами и глубиной – 96 миллиметров).

Основные параметры алюминиевых радиаторов Calidor S:

  • допустимое рабочее давление - 16 бар, а при проведении испытания прибора - 24 бара, максимальный предел на разрыв - 60 бар;
  • предельная температура – не более 120 °С.

У моделей радиаторов Calidor Super 350 S4, с промежутком 350 миллиметров между двумя осями, согласно данным из официальных источников производителя, высота составляет 428 миллиметров, а глубина – 96 миллиметров. При этом длина приборов минимальная – 80, а максимальная – 1120 миллиметров. В свою очередь теплоотдача может быть по - минимуму 145, а по – максимуму – 2036 ватт. Количество секций от одной до 14.

Размеры радиаторов отопления алюминиевые Calidor Super 500 S4 с межосевым расстоянием 500 миллиметров следующие: высота 578 миллиметров, глубина секции – 96 миллиметров. При этом минимальная длина – 80, а максимальная – 1120 миллиметров. В свою очередь мощность может составлять по - минимуму 192, а по – максимуму – 2694 ватта. Количество секций бывает от одной до 14.

У всех моделей приборов Calidor Super 500 S3 с расстоянием 500 миллиметров между осями, высота равна 578, а глубина – 100 миллиметров. При этом минимальная длина – 80, а максимальная – 1120 миллиметров. В свою очередь минимальная мощность может составлять 178, а максимальная – 2478 ватт. Количество секций бывает от одной до 14.

Характеристики алюминиевых радиаторов от Faral S.p.A.

Данная компания эксклюзивно для российского рынка отопительного оборудования производит прочные радиаторы FARAL Green HP (Италия), способные выдержать величину рабочего давления в 16 атмосфер. При их изготовлении используется литьевой метод. Наружные и внутренние поверхности покрывают циркониевым защитным слоем, проникающим глубоко и не смывающимся в процессе эксплуатации. В результате чего при контакте прибора с водой не происходит выделения газов. Исключается возможность электрохимической коррозии.

Глубина батарей Green HP – 80 миллиметров, а Trio HP – 95 миллиметров. Расстояние между осями бывает равным 350 или 500 миллиметров. Отдельно продающийся комплект для монтажа прибора содержит: кран для спуска воздуха; кронштейны; переходники с заглушками; саморезы с пробками и силиконовые прокладки.

Основные параметры алюминиевых радиаторов FARAL:

  • допускается рабочее давление до16 бар, а при проведении испытаний приборов - 24 бара;
  • предельная температура – не более 110 °С.

У всех моделей приборов FARAL Green HP 350, согласно информации из официальных данных производителя, с расстоянием 350 миллиметров между двумя коллекторами, высота равна 430, а глубина – 80 миллиметров. При этом длина бывает от 80 до максимальных 1120 миллиметров. Мощность может составлять по - минимуму 134, а по – максимуму – 1904 ватта. Количество секций от 1 до 14.

У моделей радиаторов FARAL Green HP 500, с расстоянием 500 миллиметров между осями, высота составляет 580 миллиметров, а глубина – 80 миллиметров. При этом длина приборов от 80 (минимум) до 1120 миллиметров (маусимум). В свою очередь теплоотдача может быть по - минимуму 180, а по – максимуму – 2520 ватт. Количество секций равно от одной до 14.

Радиаторы FARAL модельного ряда Trio HP 500 имеют межцентровое расстояние 500 миллиметров, высота приборов составляет 580 миллиметров, а глубина 95 миллиметров.

При этом минимальная длина приборов – 80, а максимальная – 1120 миллиметров. Что касается теплоотдачи, то ее минимальная величина – 212 ватт, а максимальная 2968 ватт.

размеры алюминиевых радиаторов отопления

Количество секций в зависимости от мощности может составлять от 1 до 14.

Радиаторы FARAL модельного ряда Trio HP 350 имеют межцентровое расстояние 350 миллиметров, высота приборов составляет 430 миллиметров, а глубина 95 миллиметров.

При этом длина приборов от 80, до максимальных 1120 миллиметров. Что касается теплоотдачи, то ее минимальная величина – 151 ватт, а максимальная 2114 ватт.

Количество секций может составлять в зависимости от мощности от одной до 14.

Расчет алюминиевых радиаторов от Global

Радиаторы Global от одноименной компании (Италия) устанавливать можно и в квартирах многоэтажных зданий, и в собственных домах. Их отличительные характеристики – элегантный и оригинальный внешний вид. Наибольшей популярностью пользуются модели ISEO и VOX с межосевым расстоянием 350 или 500 миллиметров. Монтажный комплект стандартен и продается отдельно.

Основные параметры алюминиевых радиаторов Global:

  • рабочее давление по-максимуму составляет 16 бар, а при испытании прибора - 24 бара; предельная температура подогретой воды – не более 110 °С.

У моделей приборов Global VOX 350, согласно официальным источникам производителя, с расстоянием 350 миллиметров между осями, высота равна 440, а глубина – 95 миллиметров. При этом минимальная длина – 80, а максимальная – 1120 миллиметров. В свою очередь мощность может составлять по - минимуму 145, а по – максимуму – 2030 ватт. Количество секций бывает от одной до 14.

Радиаторы Global модельного ряда VOX 500 имеют межцентровое расстояние 500 миллиметров, высота приборов составляет 590 миллиметров, а глубина 95 миллиметров.

При этом минимальная длина приборов – 80, а максимальная – 1120 миллиметров. Что касается теплоотдачи, то ее минимальная величина – 193 ватта, а максимальная 2702 ватта. Количество секций может составлять в зависимости от мощности от одной до 14.

У моделей приборов Global ISEO, согласно официальным источникам производителя, с расстоянием 350 миллиметров между осями, высота равна 432, а глубина – 80 миллиметров. При этом минимальная длина – 80, а максимальная – 1120 миллиметров. В свою очередь мощность может составлять по - минимуму 134, а по – максимуму – 1976 ватт. Количество секций бывает от одной до 14.

У радиаторов Global модельного ряда ISEO, имеющих межцентровое расстояние 500 миллиметров, высота приборов составляет 582 миллиметра, а глубина 80 миллиметров.

При этом минимальная длина приборов – 80, а максимальная – 1120 миллиметров. Что касается теплоотдачи, то ее минимальная величина – 181 ватт, а максимальная 2534 ватта. Количество секций может составлять в зависимости от мощности от одной до 14.

Параметры алюминиевых радиаторов от Torex

Одноименной итальянской компанией предлагаются алюминиевые секционные отопительные приборы, изготовление которых выполняется методом литья. Их особенность заключается в наличии необычных световых переходов на фронтальной части. У моделей, которые имеют межосевое расстояние 350 миллиметров, глубина равна 78 миллиметров. А вот у батарей с промежутком между осями 500 миллиметров, глубина радиаторов составлять может 70 или 78 миллиметров. Они могут иметь одну или четное количество секций. Крепежный комплект следует приобретать отдельно.

Основные параметры алюминиевых радиаторов Torex:

  • допустимое рабочее давление составляет 16 бар, а при испытании прибора - 24 бара;
  • предельная температура – не более 110°С;
  • требуемый pH воды – 7-8 (допустимо 6,5 – 8,5).

У моделей приборов Torex B 350, согласно официальным источникам производителя, с расстоянием 350 миллиметров между осями, высота равна 420, а глубина – 78 миллиметров. При этом минимальная длина – 80, а максимальная – 1120 миллиметров. В свою очередь мощность может составлять по - минимуму 130, а по – максимуму – 1820 ватт. Количество секций бывает от одной и далее четное число до 14.

Радиаторы Torex модельного ряда B 500 имеют межцентровое расстояние 500 миллиметров, высота приборов составляет 570 миллиметров, а глубина 78 миллиметров.

При этом минимальная длина приборов – 80, а максимальная – 1120 миллиметров. Что касается теплоотдачи, то ее минимальная величина – 172 ватта, а максимальная 2408 ватт. Количество секций может составлять от одной и далее четное число до 14.

Радиаторы Torex модельного ряда C 500 имеют межцентровое расстояние 500 миллиметров, высота приборов составляет 570 миллиметров, а глубина 70 миллиметров.

При этом минимальная длина приборов – 75, а максимальная – 1050 миллиметров. Что касается теплоотдачи, то ее минимальная величина – 198 ватт, а максимальная 2772 ватта. Количество секций может составлять от одной и далее четное число до 14.

Размеры секции алюминиевых радиаторов от Rifar

Компания изготавливает алюминиевые батареи моделей BASE, имеющих расстояние между двумя осями в размере 200, 350, 500 миллиметров. Изделия ALP имеют усовершенствованный дизайн, повышенную теплоотдачу и межосевой промежуток 500 миллиметров. Модели Alum представляют собой специально разработанные приборы, которые допускается использовать как в стандартных системах теплоснабжения, так и в качестве масляного электрообогревателя. Уникальная разработка Flex позволяет придать прибору нужный радиус кривизны.

Основные характеристики радиаторов из алюминия Rifar:

  • допустимое рабочее давление составляет 20 атмосфер;
  • предельная температура – не более 135°С;
  • требуемый pH воды – 7- 8,5.

Объем секции алюминиевого радиатора

Знать объем одной секции алюминиевого радиатора очень важно для автономных систем отопления. Чтобы определить, сколько нужно антифриза для заполнения отопительной системы пользуются расчетными таблицами.

Чтобы узнать объем воды в одной секции пользуются информацией, которая имеется в тематических справочниках:

  • в стандартном приборе объем секции алюминиевого радиатора составляет 0,45 литра теплоносителя;
  • погонный метр трубы диаметром 15-миллиметров содержит 0,177 литра, а труба диаметром в 32 миллиметра – 0,8 литра.

Расчет количества секций

Существует несложный вариант, как сделать расчет количества секций.

Для этого надо знать площадь помещения и нормативную мощность, которая равна:

  • если высота потолков 2,5 - 2,7 метра, имеется одна наружная стена и одно окно – 100 ватт;
  • если высота потолков не превышает 2,7 метра, есть две наружные стены и одно окно – 120 ватт;
  • если высота потолков не более 2,7 метра, насчитывается две наружные стены и два окна – 130 ватт.

До того, как рассчитать количество алюминиевых радиаторов, нужно в паспорте на прибор узнать мощность одной секции. Теперь необходимо нормативную мощность умножить на площадь помещения и разделить на мощность одной секции. Полученный результат требуется округлить в большую сторону.
