Схема двухтрубной системы отопления дома на примерах

Чаще всего для качественного и недорого обогрева современных загородных домов используется схема двухтрубной системы отопления. Несмотря на большее количество затраченных материалов, такая отопительная конструкция лидирует среди разных вариантов теплоснабжения недвижимости, поскольку отличается хорошими эксплуатационными характеристиками, экономичностью и высокой производительностью.

Отличия двухтрубной системы отопления

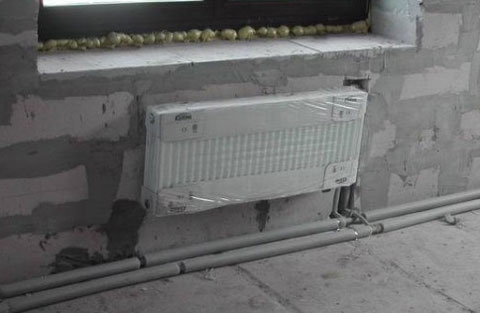

Как понятно из названия, когда создается двухтрубное отопление – схема предусматривает, что будет произведен монтаж двух трубопроводов. Один из них предназначается для подачи горячего теплоносителя, а второй для отвода в обратку этой же воды, но уже отдавшей тепло.

Двухтрубная система обеспечивает одинаковую температуру жидкости на входе каждого из радиаторов, а это в свою очередь означает повышение эффективности работы теплоснабжающей конструкции.

Двухтрубная схема отопления частного дома, создаваемая своими руками, производиться может одним из основных способов:

• горизонтальным – такой вариант является отличным решением для помещений больших по площади и домов, имеющих свободную планировку. Особенность такого способа заключается в необходимости дополнительной установки циркуляционных насосов, обеспечивающих надежное передвижение теплоносителя;
• вертикальным – это универсальный вариант, применяемый для любого вида жилой недвижимости. Все радиаторы отопления в отопительной системе подключаются к единому стояку поэтажно.

Специалисты советуют: при монтаже двухтрубной отопительной конструкции в больших по площади помещениях дополнительно установить на каждой батарее дросселя. В результате можно получить в жилой комнате наиболее оптимальную температуру и повысить производительность системы обогрева.

Виды двухтрубных отопительных конструкций

В зависимости от способа направления подачи жидкого теплоносителя схема двухтрубной системы отопления бывает двух видов:

1. Тупиковая двухтрубная отопительная система. При ее обустройстве направление воды по трубам подачи и обратки осуществляется в разных направлениях. По своей функциональности такая схема очень напоминает однотрубную, но ее особенность состоит в параллельном подключении каждого радиатора к входящим и исходящим стоякам.

   Стоимость ее доступна для большинства потребителей. В подобную схему при желании помещается 2 кольца подачи горячего теплоносителя. Одно из них – короткое - имеет отношение к стояку, находящемуся поблизости от котла, а второе – к наиболее отдаленному стояку.

2. Прямоточная двухтрубная отопительная система. Передвижение жидкости в данном случае выполняется попутно. Такая схема двухтрубной системы теплоснабжения обладает всеми преимуществами аналогичных конструкций, но в ней нет перепадов давления и прочих недостатков.

Разнообразие схем двухтрубной системы

Согласно инструкциям к обустройству любой из двухтрубных систем отопления, такая схема позволяет довольно быстро и достаточно эффективно распределять тепло по площади помещения, вне зависимости от места нахождения отопительных приборов.

Вне зависимости от вида теплоносителя, его температура остается стабильной и не изменяется. Это очень удобно, если эксплуатируется двухтрубное отопление - схема которого разрабатывается не только для двух- или трехэтажного дома, но и для городских многоэтажных зданий.

Принцип функционирования современных двухтрубных отопительных систем отличается простотой и заключается в следующем: от общей трубы или коллектора конструкции обогрева теплоноситель в каждый радиатор подается в отдельности. Для отвода отработанной воды, прошедшей по батареям, применяются трубы «обратки».

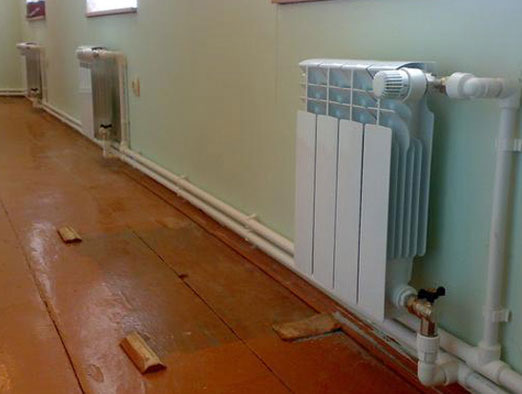

Отличие двухтрубных отопительных систем, которое заключается в поддержании в системе постоянной температуры, гарантирует наиболее точную регулировку степени обогрева в помещениях. На фото видно, как на каждом радиаторе можно смонтировать отдельный регулятор температурного режима, что, безусловно, удобно. Такой прибор также устанавливают поэтажно.

Параллельное подключение двухтрубной системы

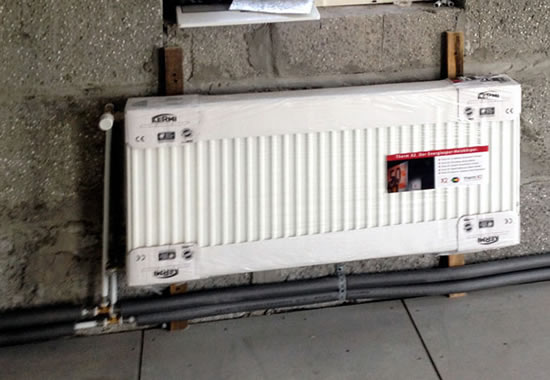

Отопительная система двухтрубная подразумевает обустройство параллельного подключения всех батарей в доме. Основное достоинство такого способа монтажа теплоснабжающей конструкции состоит в том, что нагретый котлом теплоноситель равномерно подается по цепочке в каждый из радиаторов. В итоге достигается эффективное распределение теплого воздуха во всем доме.

Элементы двухтрубной отопительной системы

Когда создается современная двухтрубная система отопления – схема ее содержит следующие основные элементы:

• отопительные радиаторы;
• узлы подключения;
• регуляторы перепадов давления;
• термостатические клапаны;
• воздухоотводчики;
• запорные вентили.

Количество и номенклатура отопительного оборудования может меняться в зависимости от площади и особенностей помещения и размеров конструкции.

Помимо основных элементов в схему входят приборы, помогающие регулировать температуру обогрева дома. В составе двухтрубной системы теплоснабжения должны быть устройства, помогающие поддерживать определенный температурный режим. Среди наиболее востребованных приборов значатся: термостатическое оборудование (к нему относятся клапаны и головки), сервоприводы и комнатные термостаты.

Наличие большого количества основного и дополнительного оборудования – это немаловажная особенность, которую имеет двухтрубная схема отопления одноэтажного дома или здания большей этажности. Этот нюанс является неоспоримым преимуществом, поскольку появляется шанс повысить эффективность функционирования отопительной конструкции, благодаря простой и легкой регулировке температурного режима во всех комнатах и подсобных помещениях домовладения.

Из всего вышесказанного можно сделать следующий вывод – двухтрубная отопительная система имеет ряд преимуществ:

• высокая степень КПД и минимальные потери теплоэнергии в процессе эксплуатации;
• возможность монтажа в зданиях любого назначения и даже в тех, где проходят ремонтные работы;
• расположение всех элементов запорной арматуры и другого оборудования для теплоснабжения в одном помещении;
• высокое давление жидкого теплоносителя в стояках, а значит, эффективное и равномерное распределение тепловой энергии по всей отопительной конструкции.

Со всей уверенностью можно назвать двухтрубную систему отопления удачным и разумным выбором схемы обогрева любого из современных жилых домов. Причем не имеет значения ни количество этажей, ни площадь помещений. Такая конструкция доступна для многих потребителей, она отличается высокой производительностью и возможностью регулировать температурный режим.
