Схема однотрубного отопления частного дома закрытого типа на примерах

Однотрубная горизонтальная система отопления считается самой простой и экономичной, но для проявления этих свойств необходимо правильно собрать и установить систему, для чего потребуется схема однотрубного отопления частного дома. В однотрубной системе, в отличие от двухтрубной, отсутствует разделение на прямую и обратную магистраль. Для работы такой системы используется замкнутый контур, которой проходит через дом по заранее рассчитанному пути, а отопительные элементы врезаются в трубу в нужных местах.

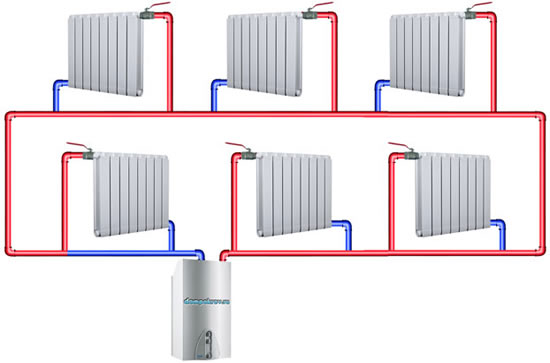

Однотрубная система отопления одноэтажного дома имеет большое количество плюсов, за которые и ценится владельцами частных домов:

• экономичность системы и дешевизна установки;
• простота установки и эксплуатации;
• возможность проведения трубопровода на любом необходимом уровне;
• возможность применения в одноэтажных и двухэтажных домах.

Правильная настройка радиаторов в сочетании с грамотно установленной системой трубопроводов даст возможность максимально эффективно обогреть весь дом.

Как сделать однотрубную систему отопления: устройство и элементы

В состав системы входят следующие элементы: котел, магистральный трубопровод, радиаторы, расширительный бачок, помпы или насосы, обеспечивающие перемещение теплоносителя. Кроме того, замкнутый контур подразумевает возможность естественной циркуляции. В этом случае вода двигается за счет разницы плотности при изменении температуры: нагретая в системе вода вытесняется тяжелой холодной водой, из-за чего попадает в стояк.

Из стояка горячая вода разносится по всей системе, попадая в радиаторы и тем самым обеспечивая обогрев помещений. Для функционирования естественной системы циркуляции трубопроводы должны быть расположены с постоянным уклоном, составляющим не менее 3-5 градусов.

Такое правило далеко не всегда выполнимо, поскольку при таком уклоне перепад высоты на один метр трубопровода будет доходить до нескольких сантиметров.

Для осуществления принудительной циркуляции используется насос, расположенный на обратной стороне контура непосредственно перед входом в котел. Такой насос создает давление, необходимое для перемещения жидкости с заданной скоростью. Использование циркуляционного насоса тоже подразумевает создание уклона трубопровода, но его в таком случае можно снизить до 0,5-1 градуса.

Чтобы вода не застаивалась в системе при отсутствии электричества, в комбинированных системах или системах с принудительной циркуляцией устанавливается разгонный коллектор, который поднимает жидкость на определенную высоту. Как правило, верхняя точка коллектора является местом присоединения расширительного бачка, который позволяет регулировать давление в системе и может предотвратить разрыв труб при слишком большом расширении жидкости.

Схема однотрубного отопления частного дома предусматривает наличие закрытых расширительных бачков, которые не дают возможности теплоносителю контактировать с воздухом. Такой бачок оборудован встроенной мембраной, которая с одной стороны прижимается воздухом, а с другой стороны – теплоносителем. Установка подобных устройств возможна на любом участке системы.

Расширительные бачки открытого типа гораздо удобнее в использовании, но очень требовательны к месту установки. Так, установка такого приспособления возможна исключительно в высшей точке отопительной системы, а доступ воздуха к теплоносителю может привести к появлению преждевременных неполадок, поскольку в таком случае система будет подвержена коррозийному влиянию. Перед установкой необходимо провести расчет однотрубной системы отопления.

Детали системы устанавливаются по следующему алгоритму:

1. Отопительный котел.
2. Разгонный коллектор, оборудованный ответвлением для расширительного бачка.
3. Трубопровод, установленный с уклоном. Обязательно проведение контура в жилые помещения.
4. Отопительные элементы.
5. Циркуляционный насос.

Схема однотрубного отопления частного дома: варианты подключения

Существует две схемы установки радиаторов: простая и «Ленинградка».

Простая схема характеризуется наличием минимума элементов и деталей. Подключение радиатора осуществляется на входе и выхода трубопровода. Если система заполнена теплоносителем, то регулировка и отключение отдельного радиатора невозможна.

Такая схема отличается дешевизной, но использовать ее можно только в небольших домах, поскольку данная система отличается неравномерным прогревом и низким КПД.

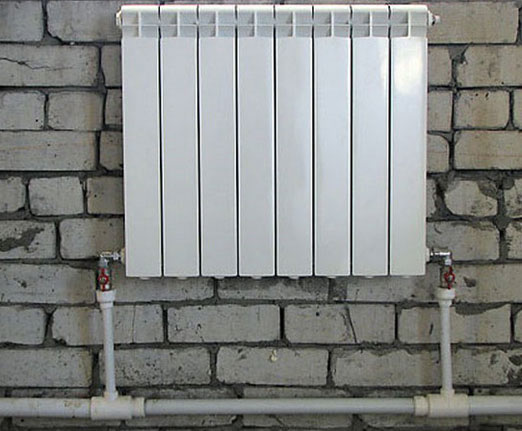

«Ленинградка» отличается от простой схемы в лучшую сторону. С обеих сторон от радиатора устанавливаются краны, которые позволяют выключать радиаторы поодиночке. В обход радиатора устанавливается байпас, оборудованный специальным краном, который позволяет пустить теплоноситель прямо в радиатор. Эта схема обладает гораздо лучшими характеристиками, но ее установка обойдется дороже.

Материалы для проведения однотрубной отопительной системы

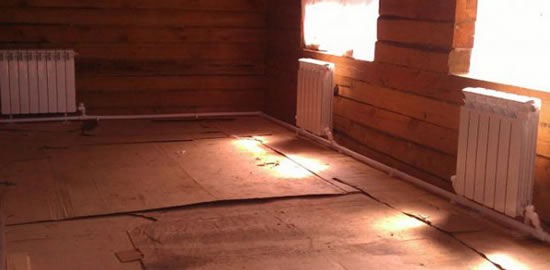

Закрытая однотрубная система отопления предусматривает наличие следующих элементов:

• отопительный котел;
• расширительный бачок;
• насос;
• магистральные трубы диаметров 25 мм и радиаторные диаметром 20 мм;
• фитинги для соединения трубопровода и радиаторов;
• соответствующие радиаторы. Расчет подходящих вариантов радиаторов должен осуществляться еще до установки системы;
• краны Маевского, которые дают возможность выпускать воздух из каждого радиатора.

Кроме того, при установке «Ленинградки» необходимо по два перекрывающих крана на радиаторы и по одному – на все обходные линии.

Порядок выполнения монтажных работ

1. Сначала в подходящем и оборудованном месте устанавливается котел. Зачастую установкой и подключением котлов занимаются специалисты.
2. Осуществляется установка магистрального трубопровода со всеми соответствующими отводами. Во время монтажа системы нужно помнить о необходимости создания уклона.
3. Теперь можно устанавливать насос. Он подключается к самой трубе и к электросети. Очень важно соблюдать главное требование: насос должен находиться на обратке контура, поскольку его конструкция не предусматривает работу с высокой температурой.
4. На данном этапе можно монтировать расширительный бачок. Место установки будет зависеть от выбранного типа устройства.
5. После проведения предыдущих шагов можно заняться установкой радиаторов. Они монтируются на предварительно рассчитанных местах при помощи кронштейнов. Устанавливая радиаторы, важно соблюдать требования, предъявленные изготовителем этих устройств.
6. Теперь возможно подключение радиаторов. При выполнении этого шага монтируются все краны и заглушки, влияющие на работу системы.
7. Теперь система проходит опрессовку сжатым воздухом. После проведения этой процедуры систему можно заполнять теплоносителем. Это последний этап монтажа, после которого начинается процесс настройки и регулировки системы.

Заключение

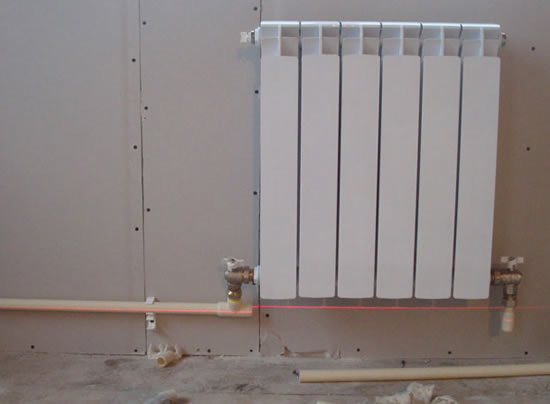

Однотрубная система отопления закрытого типа очень хорошо себя зарекомендовала при использовании в одно- и двухэтажных домах. Одним из главных условий эффективного использования такого отопления является небольшая протяженность контура, а в двухэтажных домах такое явление почти не встречается. Отопление однотрубное двухэтажного дома потребует установки более мощного насоса.

Если этого не сделать, то в радиаторы будет поступать уже остывшая жидкость, которая не сможет обеспечить хороший и равномерный прогрев всех помещений. При необходимости решить проблему можно при помощи коллектора, установленного непосредственно после котла или установка большего числа контуров.
