Схема водяного теплого пола - технология укладки

Многие современные строители прибегают к такому варианту отопительных систем, как теплый пол. Для максимальной эффективности необходимо знать схемы подключения теплых водяных полах, технологии монтажа, а также список требуемых инструментов и оборудования для установки подобного рода систем.

Проект водяного теплого пола

Процесс составления подобной схемы необходим только в том случае, если такая отопительная система используется в качестве основной, с площадью более 20 м2. В остальных случаях данный шаг можно пропустить, а в особенности, если теплый пол является дополнительной отопительной установкой, и ее площадь не превышает 20 м2.

Причины, по которым необходима схема монтажа водяного пола, заключаются в следующем:

1. В случае если система монтируется в новостройке, наличие подобной схемы поможет официально сдать помещение в эксплуатацию. Многим приходится оформлять схему уже после процесса ее установки, чтобы ввести ее в эксплуатацию.
2. При обращении к монтажникам для установки системы, необходимо заключение подрядного договора, который в своей основе имеет схему проектирования всей отопительной системы.
3. Данный шаг позволяет организовать весь процесс монтажа водяного теплого пола и сэкономить время и деньги. Согласно расчетам специалистов, такое удовольствие, как теплый пол, не является особенно дешевым, именно поэтому целесообразным считается осуществление четкого расчета необходимых материалов и приспособлений, чтобы минимизировать лишние элементы и, тем самым, не растрачиваться на их бесполезное приобретение. К тому же наличие расчетов также позволяет спланировать весь процесс монтажа и обеспечить комфортные условия работы в течение всего ремонта.

Для создания такой схемы, необходимо предоставить проектировщику всю требуемую информацию, такую, как:

• Подробный план дома, с учетом всех этажей, размеров окон, расположения дверей и стен снаружи.
• Тип материала, из которого сделаны наружные стены, а также параметры дверей и окон.
• Необходимый уровень температурного режима в помещении.
• Расположение теплового котла и его соотношение с напольной поверхностью.
• Размещение внутренних стояков и разнообразных отводов.
• Информация, связанная с ПСО, включая расположение мебели и фактуры поверхностей.

Схема укладки водяного теплого пола строится на заключении теплового расчета.

Схема установки системы теплый пол

Данная схема отопления с теплыми полами должна содержать в себе определенные моменты, которые должны быть спроектированы специалистом и согласованны с заказчиком. Это делается для того, чтобы впоследствии не упустить важные этапы и облегчить процесс контроля на протяжении всех моментов редекорации.

• Разделение поверхности на поля. Данный шаг считается необходимым, так как его пропуск может стать причиной того, что стяжка разрушилась. Это связанно с расширением температуры, компенсировать которое можно подобным делением на участки. Общее число полей варьируется, в зависимости от размеров помещения и его геометрических характеристик. Так, следует учитывать максимальную площадь участка, которая не превышает 40 м2, с учетом соотношения 1:2 на сторонах. К тому же при нестандартных формах типа П или Г, участки делятся вне зависимости от площади.
• Швы на компенсацию. Для того чтобы избежать деформации стяжки, по периметру всей поверхности предусматриваются швы на компенсацию. Они представляют собой своеобразные зазоры, которые располагаются между двумя участками или между полями и стеной. Данный зазор заполняется экструзионным пенополистиролом, строительной пеной или демпферными лентами. Если в зазор планируется укладка труб теплого пола, то его необходимо закрыть жестким кожухом, в качестве которого можно приобрести трубку из гофры длиной в полметра. Необходимо также учитывать, что в таком шве компенсации можно располагать только падающие и обратные контурные линии.
• Согласование с проектировщиком. В зависимости от предпочитаемого способа монтажа, необходимо будет приобрести необходимое количество материалов. В данном случае всю систему можно установить либо мокрым, либо сузим способом.
• Необходимый уровень нагрева труб. Данная информация является определяющей при выборе верхнего декоративного покрытия. Так, при выборе паркета, в качестве базовой поверхности, следует учитывать, что он может нагреваться только до 25 градусов, а такой тепловой энергии будет недостаточно, для обогрева всего помещения. Решением данной проблемы может быть альтернативный тип покрытия, например, кафель, или дополнительная настенная система отопления.

Таким образом, по завершении всего процесса проектирования, необходимо иметь на руках такие документы, как план отопительной системы здания, с учетом каждого этажа, и спецификация инструментов и материалов для осуществления процесса монтажа.

Первый документ должен содержать расположение всех элементов отопительной системы, а именно:

• параметры и размещение батарей;
• расположение труб и их диаметры и длина трубных участков;
• четко распланированная схема укладки труб, учитывая укладочный шаг, температурный режим у теплоносителя, а также параметры всех контуров данной системы отопления;
• необходимый уровень мощности в каждой комнате, как радиаторной, так и напольной отопительной системы;
• необходимые характеристики автоматических систем..

Сам чертеж должен изображать теплый пол водяной схема укладки которого учитывает размер стяжки бетона, а также последовательные шаги установки каждого элемента конструкции, учитывая правила укладки теплого пола.

Второй документ должен описывать все необходимые приборы и устройства, которые потребуются для осуществления процесса монтажа системы.

Для наибольшей эффективности в такую спецификацию необходимо включить:

• стойкие трубы, которые используются при напольном расположении тепловой системы, устойчивые к требуемому температурному режиму и препятствующие проникновению кислорода;
• материал для теплоизоляции;
• краевые ленты или экструзионные пенополистирольные полоски;
• компенсационные швы;
• запорные элементы;
• пластификатор, которые добавляется в процессе заливки напольной поверхности бетоном;
• расходомер и распределители;
• шкаф коллекторный.

В качестве дополнительной полезной информации, следует узнать о вариантах укладки системы труб, типе чистового покрытия (расположенных над системой теплый пол), и тепловой жидкости, лежащей в основе данной системы.

Описанные выше моменты необходимо спланировать заранее, непосредственно перед осуществлением самого процесса монтажа

Типы схем водяного теплого пола

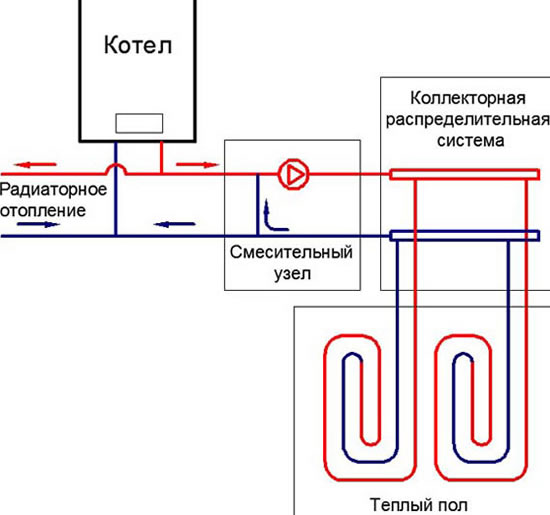

Схема подключения водяного теплого пола может быть осуществлена двумя способами: змейкой или спиралью, а также их разнообразными вариациями.

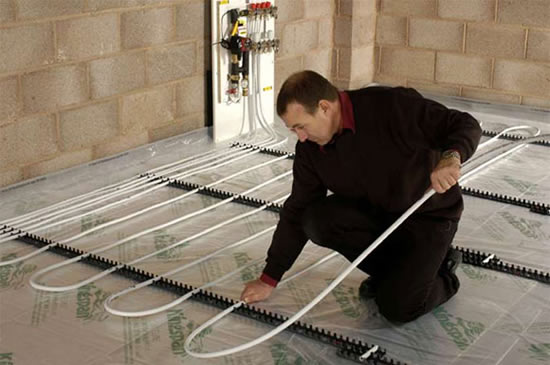

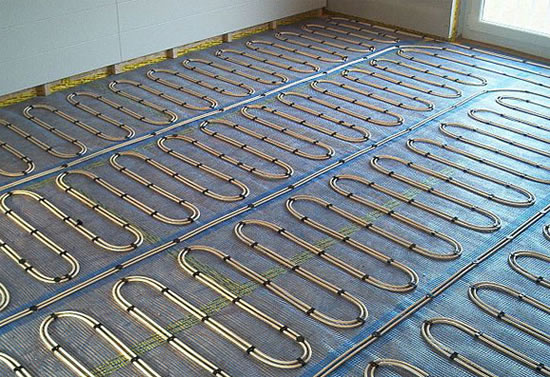

Змейка

Данный вариант схемы подключения теплого пола является наиболее подходящим для небольших или средних помещений. Самый большой температурный показатель наблюдается в начале трубы, именно поэтому укладка начинается от внешних стен, так как у них самые большие потери тепла. Такие стены называются краевыми или граничными. В данных зонах укладочный шаг уменьшается, чтобы компенсировать потерю тепла. Как правило, стандартный шаг не превышает 30 см, так как именно он предотвращает образование участков с перепадами температур. В краевых зонах данный шаг уменьшается до 20 см, все зависит от способности трубы изгибаться и ее диаметра.

Однако данный контур обеспечивает неравномерную отдачу тепловой энергии. Решить данную проблему может укладка двойной змейкой или по принципу спирали.

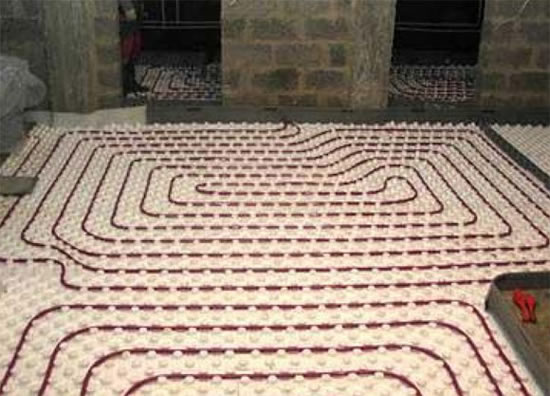

Спираль

Схема подключения водяного теплого пола при таком расположении предполагает, что обратный отрезок трубы идет параллельно подающему, что позволяет увеличить температуру обратной подачи, за счет близкого расположения с горячей подающей. Такой тип наиболее подойдет для размещения в больших помещениях, в которых уровень потребления тепловой энергии достаточно высок. Ввиду ограниченного диаметра изгибы трубы, шаг укладки не превышает 20 см. А при использовании труб с диаметром 2 см и толщиной стенки 0,2 см, радиус на изгибе не будет превышать 10 сантиметров.

Необходимо также обратить внимание на типы краевых зон. Интегрированные зоны находятся в рамках одной петли, при их размещении у наружных стен шаг укладки уменьшается, а в пребывающей зоне увеличивается. Зоны также можно отграничить одной самостоятельной петлей, такие зоны называются отдельными.При длине петли од 10 см и выше, специалисты советуют использовать несколько петель, особенно в области граничных зон, так как это позволит снизить потери в гидравлике.

Декоративное напольное покрытие

Схема коллектора теплого водяного пола должна включать в себя и характеристики верхнего чистового покрытия, так как оно также участвует в процессе передачи тепловой энергии. В зависимости от термического сопротивления выбирается материал для покрытия. Так, учитывая основные характеристики, специалисты не советуют приобретать керамические плитки, линолеум, паркет, ламинат и деревянные доски, так как эти материалы не отличаются высокой теплопроводностью.

Самое большое число трудностей связанно с приобретением деревянного покрытия, ввиду его гигроскопичности. Отопление, расположенное на полу уменьшает относительный показатель влажности воздуха внизу, ведь уровень тепла на полу становится больше. Данный показатель не может автономно выравниваться или подстраиваться под окружающую среду, то есть при увеличении температурного режима в той или иной зоне, снижается и относительная влажность.

Ни в коем случае не следует приобретать в качестве декоративного чистового покрытия канадский клен и бук, так как данные породы дерева отличаются высокой геометрической изменчивостью при вариации относительного уровня влажности. Тем не менее остальные породы можно смело использовать при установке системы теплого водяного пола.

Необходимыми условиями при использовании деревянного чистового покрытия считаются температурный режим в 20 градусов и относительному уровню влажности в пределах 30 – 60%. Как правило, на упаковках, разрешенных для подобного использования материалов, расположены своеобразные значки – фото, которые свидетельствуют об их пригодности.

Следует также обратить внимание на то, что любой тип чистового декоративного покрытия может быть использован при условии ограничения уровня температуры используемого теплоносителя так, чтобы уровень тепла на поверхности не превышал температурный режим, который устанавливается компанией, производящей данное декоративное покрытие.

Тип жидкости теплоносителя

Что касается жидкости, которая используется при установке данной системы, то ей может быть как обычная вода, так и дистиллированная или незамерзающая. Последний вариант также называется антифризом и наиболее подходит при использовании в помещениях, которые в холодное время года не отапливаются регулярно. Подобные решения – обычная вода или антифриз – должны также быть учтены при оставлении схемы водяного теплого пола.

Кроме того, переход на систему отопления теплый пол в обязательном порядке требует согласования со специальными коммунальными органами. В данном случае помимо описанной выше схемы, необходимо будет и представить другие документы для получения разрешения на установку подобного рода системы.
