Возможные схемы разводки систем отопления в доме

При возведении собственного дома многие владельцы недвижимости мечтают о том, чтобы он был теплым, и в нем было комфортно проживать на протяжении всего года. Этого можно добиться, если температура в помещениях будет стабильной постоянно. Поэтому так важно, какой вариант схемы разводки систем отопления будет задействован.

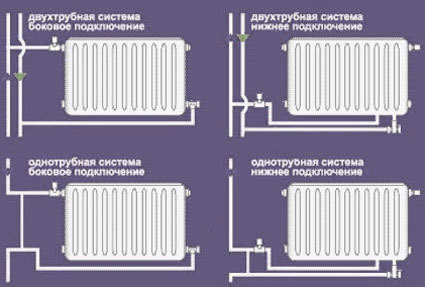

верхняя разводка системы отопления

По утверждению специалистов разводка отопительной конструкции в частном домовладении и квартире многоэтажного дома мало чем отличается. Разница заключается в том, что в собственном коттедже имеется индивидуальная мини-котельная, а в квартире теплоснабжение осуществляется централизованно. В данной статье будут рассмотрены способы разводки системы отопления.

Особенности выбора схемы разводки систем отопления

Желательно делать выбор схемы разводки систем отопления на этапе проектирования строительства дома. Но это оптимальный вариант, а на практике усовершенствовать отопительную конструкцию можно и в процессе эксплуатации строения в любое время.

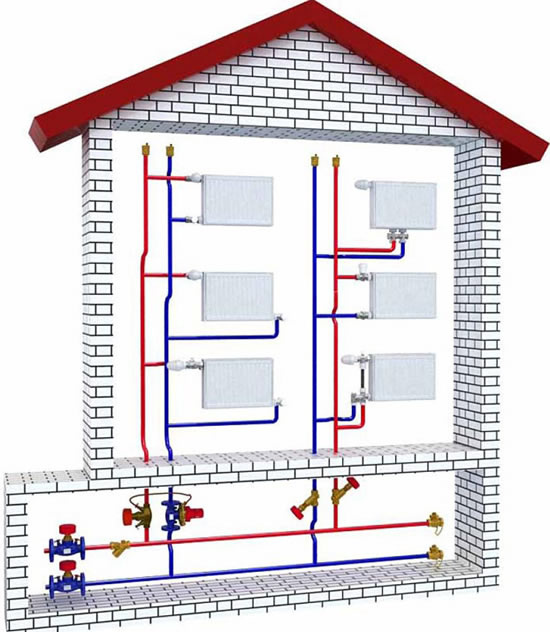

вертикальная разводка системы отопления

Если в населенном пункте в районе расположения собственного дома проходит теплотрасса централизованного теплоснабжения, то правильным решением будет подключение к ней. Если такая магистраль отсутствует или нет возможности пользоваться услугами поставляющих тепло организаций, тогда необходимо обустроить автономную систему обогрева.

Среди факторов, влияющих на эффективное функционирование отопительного оборудования, наибольшее значение имеет:

  • схема отопительной системы. От того, как сделана разводка отопления по дому, зависит качество и равномерность обогрева всех комнат и подсобных помещений;
  • правильность расчетов технико-экономических показателей. Благодаря данным, полученным в результате вычислений, каждый владелец объекта недвижимости сумеет правильно выбрать индивидуальную отопительную систему и пользоваться ею с минимальным использованием топлива;
  • качество выполнения монтажных работ и профессиональный ввод конструкции в эксплуатацию. Дело в том, что неправильный запуск и недоброкачественный монтаж в итоге приводят к довольно частым поломкам оборудования, перерасходу топлива и выходу из строя всей системы в целом.

Как показывает практика, разработка проектно-сметной документации, разводка батарей отопления, приобретение необходимого оборудования желательно доверить специалистам в сфере теплотехники, имеющим соответствующее образование и уровень квалификации. Безусловно, услуги профессионалов стоят денег и немалых, но данная статья расходов, непременно окупится, поскольку замена элементов неработающей отопительной конструкции обойдется гораздо дороже.

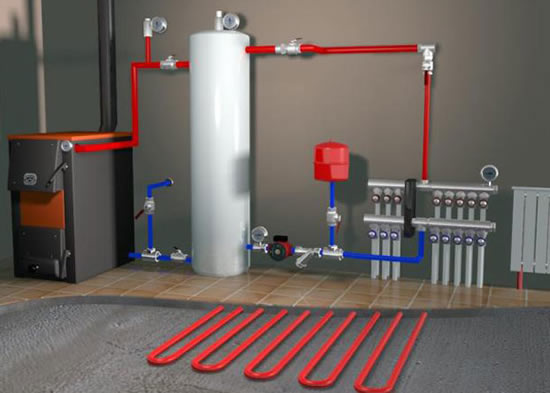

разводка радиаторов отопления

Способы отопления помещений

Самыми популярными у потребителей и наиболее востребованными считаются такие варианты:

  1. Электрические отопительные системы собственного дома. Они отличаются простотой эксплуатации и возможностью полной автоматизации теплоснабжения. К сожалению, у них имеется существенный недостаток – значительное энергопотребление и соответственно большие финансовые затраты.

    В ряде случаев электрический обогрев предпочтительнее других способов обеспечения теплом, особенно, если имеется потребность в теплоснабжении помещений, где нет необходимости в соблюдении постоянного температурного режима. Это касается, например, чердаков, бань и гаражей.

  2. Воздушные отопительные системы. Ими обеспечивается нагрев воздуха в помещении при помощи каминов или печных конструкций. Здесь не требуется разводка радиаторов отопления. Следует учитывать, что при использовании данных систем нагрев воздуха в комнатах происходит медленно.
  3. Водяные системы теплоснабжения. Они относятся к наиболее распространенным, популярным и востребованным способам обогрева. Их отличает сложность проектных и монтажных работ, удобство в использовании и высокая степень надежности. Вне зависимости от того, какие используются варианты разводки труб отопления, в них в качестве теплоносителя применяют жидкость. Обычно это техническая вода, подогретая до нужной температуры и циркулирующая по проложенному трубопроводу и в направлении от отопительного котла к радиаторам и обратно.

Водяная система отопления дома

То, что многие владельцы собственных домов выбирают водяное отопление вполне объяснимо: оно обладает простотой эксплуатации и повышенной надежностью. Конструкционное решение предполагает наличие замкнутого контура, состоящего из теплоагрегата, трубопровода и радиаторов. Используемое для нагрева теплоносителя топливо может быть самым разным – газ, уголь, электричество, дрова и т.д. По мнению специалистов, наиболее выгодно газовое теплоснабжение.

Схемы отопления содержат не только котел, трубы и батареи, но и, как правило, циркуляционный насос, предохранительные клапаны, расширительный бак и манометр.
Все виды разводки систем отопления для частных домов и квартир бывают однотрубными или двухтрубными.

Однотрубная разводка отопления

Однотрубная схема разводки отопительной системы, такая как на фото – это конструкция, отличающаяся тем, что теплоноситель последовательно циркулирует через радиаторы, в результате чего жидкость в последней батарее будет более прохладной, чем в первом приборе. Эксплуатировать и ремонтировать такую систему обогрева достаточно сложно по причине того, что для замены пришедшего в негодность элемента потребуется отключать подачу тепла во всем доме и только потом приступать к работам по ее обслуживанию. Пример горизонтальной однотрубной системы - это известная потребителям отопительная конструкция «Ленинградка».

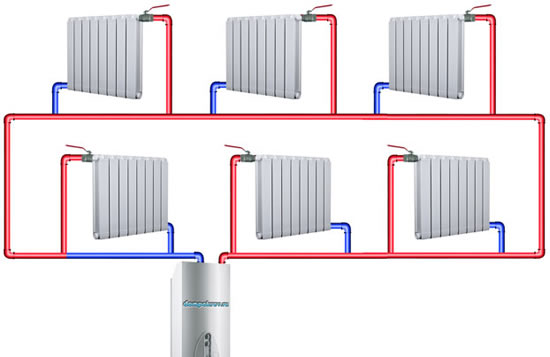

виды разводки систем отопления

Двухтрубная разводка отопления

Невзирая на то, что однотрубная конструкция надежна и проверена временем, ей на смену, благодаря разработкам инженеров-теплотехников, пришла двухтрубная система с нижней разводкой. Такие виды разводки отопления подходят для зданий различного назначения – жилых, общественных, производственных.

Двухтрубный вариант отличается от однотрубной схемы тем, что тепло равномерно распределяется по всей площади помещения, а теплопотери получаются минимальными. Вода подается по магистрали, расположенной в подвальном помещении или вмонтированной в пол. Далее теплоноситель распределяется по стоякам равномерно и направляется в радиаторы. Отработанная вода покидает батареи и по другому стояку направляется в трубопровод.

Двухтрубная система выгодно отличается тем, что она гарантирует равномерную подачу теплоносителя на каждый из радиаторов. Такие типы разводки системы отопления позволяют отключать одну из батарей в отдельности. На каждом приборе имеется по две трубки - отводящей и подводящей - и поэтому система называется двухтрубной.

В свою очередь такие конструкции бывают двух подтипов: схема отопления с верхней разводкой и с нижней.

Чтобы правильно обустроить систему обогрева, нужно с ними ознакомиться более подробно:

  1. Верхняя и нижняя разводки отличаются тем, что первая из них монтируется сверху батарей. Как правило, если реализуется верхняя разводка системы отопления, трубопровод прокладывают на чердаке или располагают в потолочном перекрытии. В результате горячий теплоноситель подается по вертикальной трубе основной магистрали вверх, а оттуда распределяется по радиаторам, расположенным в комнатах. Отработанная вода отводится по другой трубе – обратке, проложенной ниже места расположения батарей. Чтобы избежать образования воздушных пробок, монтируют специальные расширительные баки.
  2. Нижняя разводка означает, что обе трубы – подающая теплоноситель и отводящая его располагаются ниже уровня установки радиаторов. Таким образом, горячая вода поступает и отводится снизу. Эффективным способом устранения воздушных пробок при нижней разводке является применение специальных кранов Маевского, размещаемых на радиаторах.

Нижняя и верхняя схемы наиболее часто используется, когда выполняется вертикальная разводка системы отопления – в том случае, если батареи устанавливают на разном уровне, а точнее на нескольких этажах.

Двухтрубное отопление: его преимущества и недостатки

Среди преимуществ необходимо отметить следующие моменты:

  • двухтрубная разводка сводит теплопотери к минимуму, поскольку магистраль монтируют либо в подвальном помещении, либо монтируют в пол;
  • такую систему можно запустить и в недостроенном доме, даже когда готов только один этаж;
  • то, что запорная система не только подающего, но и обратного стояка располагаются в подвале, позволяет сэкономить в доме много места и облегчить проведение ремонта и обслуживание отопительной конструкции;
  • у жильцов имеется возможность самостоятельно регулировать подачу тепла, исходя из потребностей – включать обогрев в тех помещениях, где он необходим;
  • отопление с верхней разводкой труб можно не выключать при выполнении ремонтных работ на верхних этажах.

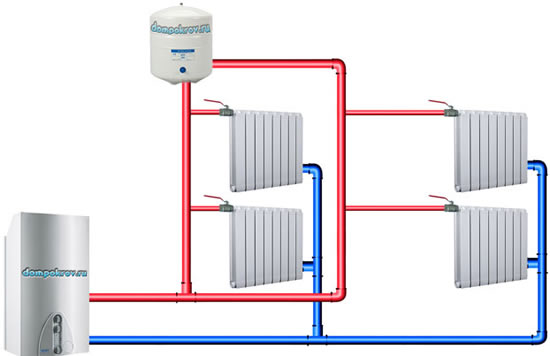

схема отопления с верхней разводкой

Недостатки двухтрубной разводки:

  • обустройство подобной конструкции является достаточно дорогостоящим удовольствием. При монтаже двухтрубной системы собственными руками потребуется материалов раза в два больше;
  • наличие низкого давления в подводящей трубе;
  • владельцу объекта недвижимости придется гораздо чаще (примерно в 2 раза) спускать воздух, накопившийся в радиаторах. Такой элемент как кран Маевского упростит отвод воздушных пробок, но он стоит немалых денег.
Вне зависимости, какая используется горизонтальная разводка системы отопления, и однотрубная и двухтрубная конструкция имеет свои плюсы и минусы. В тоже время верхняя разводка существенно снижает расходы за коммунальные услуги, но ее монтаж и эксплуатация имеют немало сложностей.
